ZHCACS9 june 2023 UCC256402 , UCC256403 , UCC256404

1.1 要對 LLC 諧振轉換器進行時域仿真和基本諧波分析，應使用哪種變壓器模型？

LLC 拓?fù)淇赏ㄟ^(guò)以下方式實現：

外部電感器和緊耦合變壓器，或
具有不良耦合的集成變壓器，集成了諧振和磁化電感器。

在這兩種實施方案中，變壓器可建模為 T 型 [1] 或 APR 型號，如下圖所示。這兩種模型可用于時域仿真和基礎諧波分析。方程式 1、方程式 2、方程式 3 描述了圖 1 至 4 中給出的所有模型的行為。參考文獻 [2] 顯示了耦合電感器變壓器模型的不同變壓器模型派生品。此外，此處提供的視頻：通過闡明耦合電感器和變壓器建模、LLC 轉換器中的變壓器泄漏、多繞組變壓器的泄漏模型以及對 LLC 轉換器的影響，使用 SPICE 仿真工具演示了不同的變壓器模型及其性能。

圖 1-1 互感模型

圖 1-3 考慮耦合系數 k 的 T 型變壓器模型

圖 1-2 T 型變壓器模型

圖 1-4 所有初級參考 (APR) 模型

方程式 1.

v_{1} = L_{1} \frac{d i_{1}}{d t} + M \frac{d i_{2}}{d t}

方程式 2.

v_{2} = L_{2} \frac{d i_{2}}{d t} + M \frac{d i_{1}}{d t}

方程式 3.

k = \frac{M}{\sqrt{L_{1} L_{2}}}

其中 L₁、L₂、M、k 分別是初級開路電感、次級開路電感、互感、耦合系數。

可以根據變壓器數據表參數計算上面所示模型的參數，其中提供了初級開路電感 (L_p)、次級短路時的初級電感 (L_lk) 和匝數比。

方程式 4.

k = \sqrt{1 ? \frac{L_{l k}}{L_{p}}}

方程式 5.

L_{1} = L_{p}

方程式 6.

n = 匝數比

圖 1-5 用于 LLC 設計和分析的 T 型變壓器模型

圖 1-6 用于 LLC 設計和分析的 APR 型變壓器模型

為了驗證模型，使用與 UCC25640x EVM 硬件 [3]（其中使用了 Wurth Electronics [4] 提供的集成變壓器）相同的變壓器參數建立了一個閉環 simplis 仿真，該仿真同時具有圖 1-5 中所示的 T 型模型和圖 1-6 中所示的 APR 模型。在變壓器數據表中，L_p、L_lk、n 分別為 510uH、82uH 和 16.5。根據方程式 4、方程式 5 和方程式 6 得出的變壓器參數為 k=0.916、L₁=510uH、n=16.5、k*n=15.115。圖 1-7 顯示了 EVM 測量值與閉環 Simplis 模型之間的比較。我們可以觀察到，在所有情況下，給定輸入電壓的工作頻率幾乎相同。

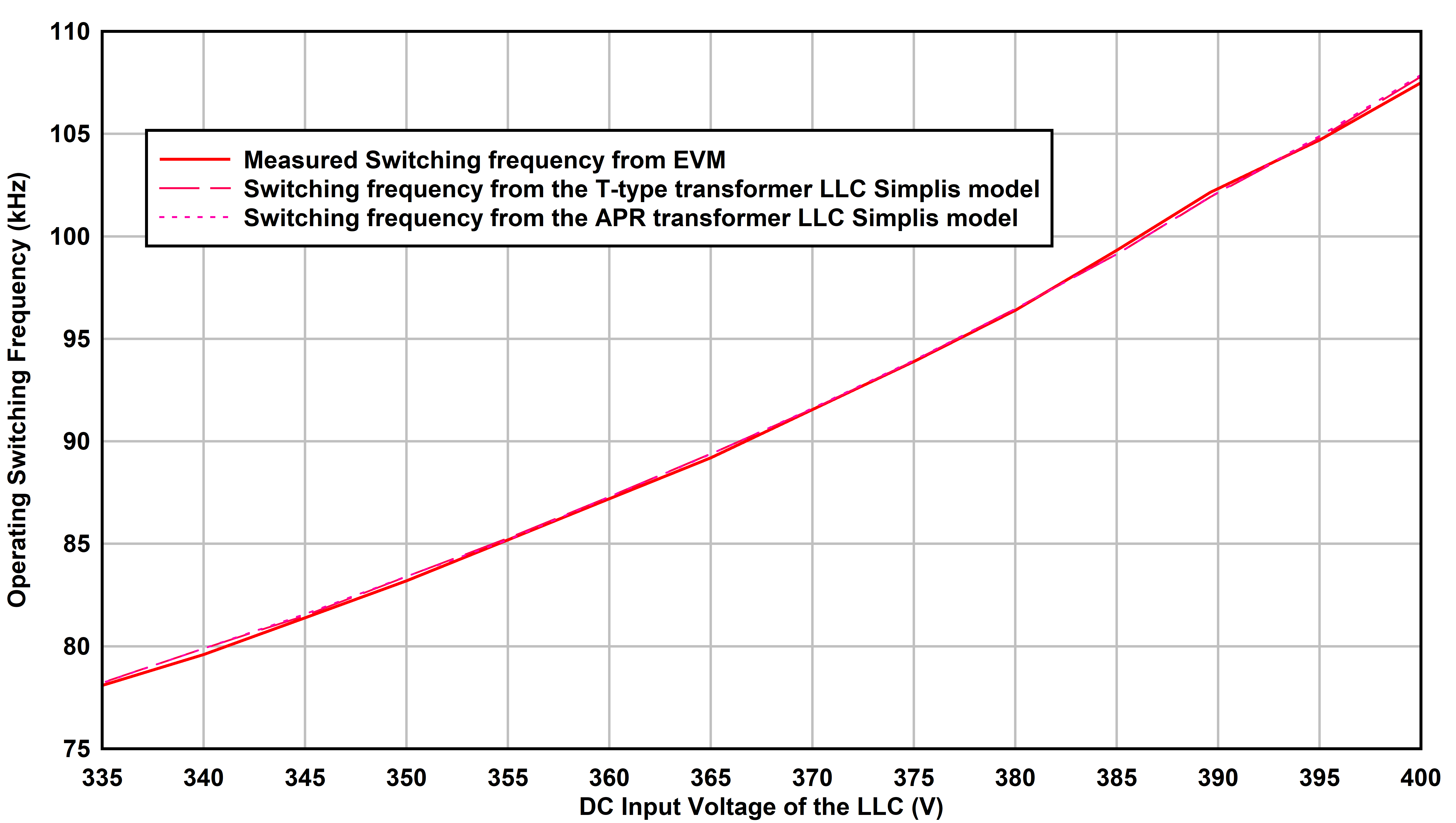

圖 1-7 根據閉環仿真模型以及 12V、15A 負載下的 EVM 測量值得出的輸入電壓與開關頻率間的關系
