1.10 導致 LLC 次級側繞組電流不平衡的原因是什么？
在 LLC 中心抽頭變壓器中，如果初級到次級漏電感不同，我們可以觀察到在每半個開關周期內，次級峰值電流可能會有所不同。這可能會導致其中一個二極管過熱。為避免這種情況，兩個次級繞組電壓必須與初級繞組緊密耦合，以便這些繞組之間的漏電感變化非常小。
要了解次級側的電流不平衡，需要考慮兩個仿真。情形一：在初級繞組和次級繞組之間的耦合相等的情況下，如圖 1-26 所示（此圖顯示了所有 T 型等效模型）。情形 2：耦合不相等，如圖 1-18 所示。這兩個仿真均使用 EVM 參數：K=0.916、L1=510uH、n=16.5、Cr=30nF、fsw=101.5kHz、負載電阻=0.8Ω。我們可以觀察到圖 1-20 中的次級側電流與圖 1-19 中顯示的電流之間的不平衡。
圖 1-17 LLC T 型等效模型
圖 1-18 具有不等耦合的 LLC 變壓器

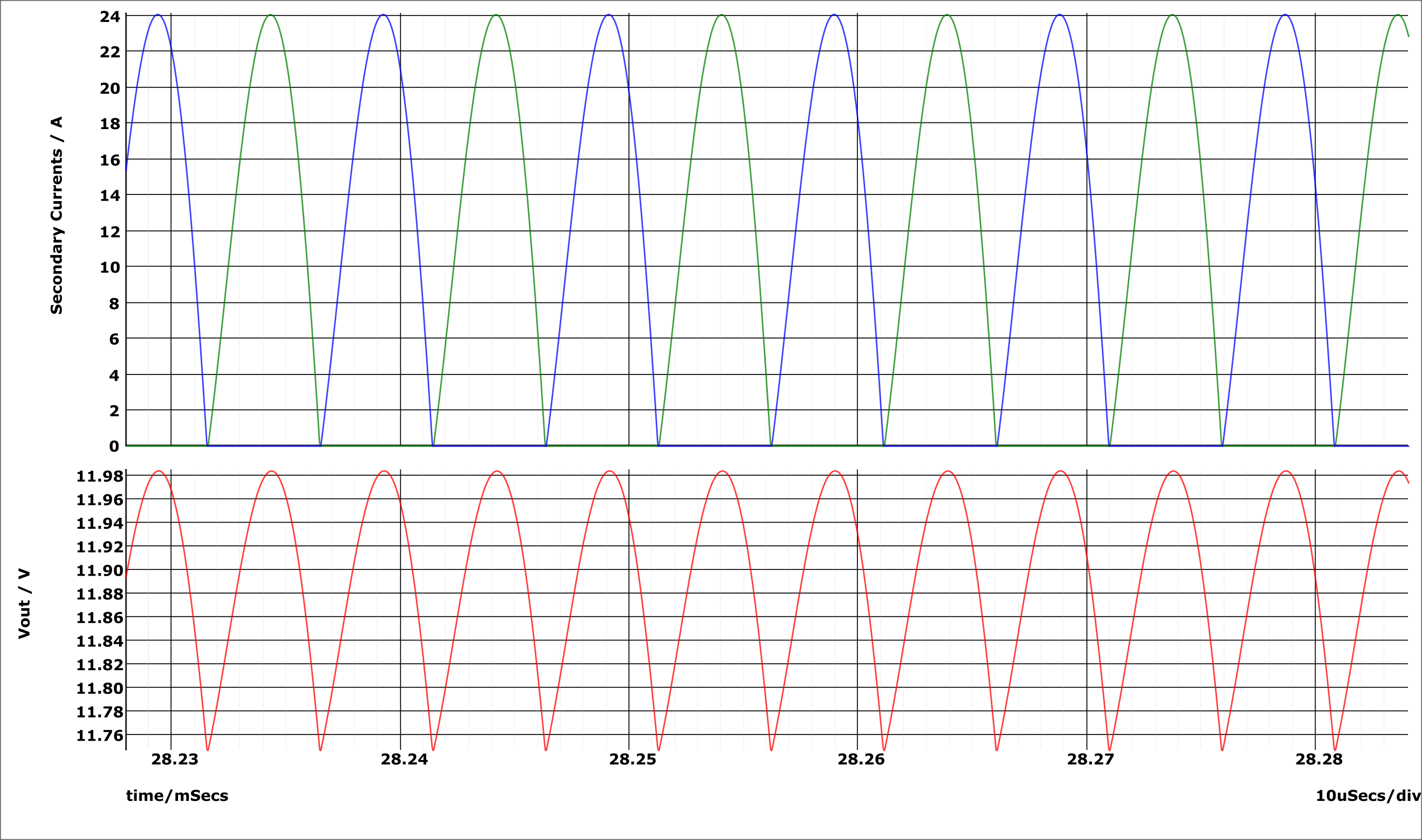

圖 1-19 情形 1 仿真結果
圖 1-20 情形 2 仿真結果
