電路板中的跳線 J16-18 和 J20 的組裝方式有所不同，具體取決于所訂購的電路板版本。
確保使用跳線分流器完全組裝 J4 和 J8。必須組裝 J10 才能實現與 EZFET 的通信。使用下圖為所有型號組裝以下跳線：

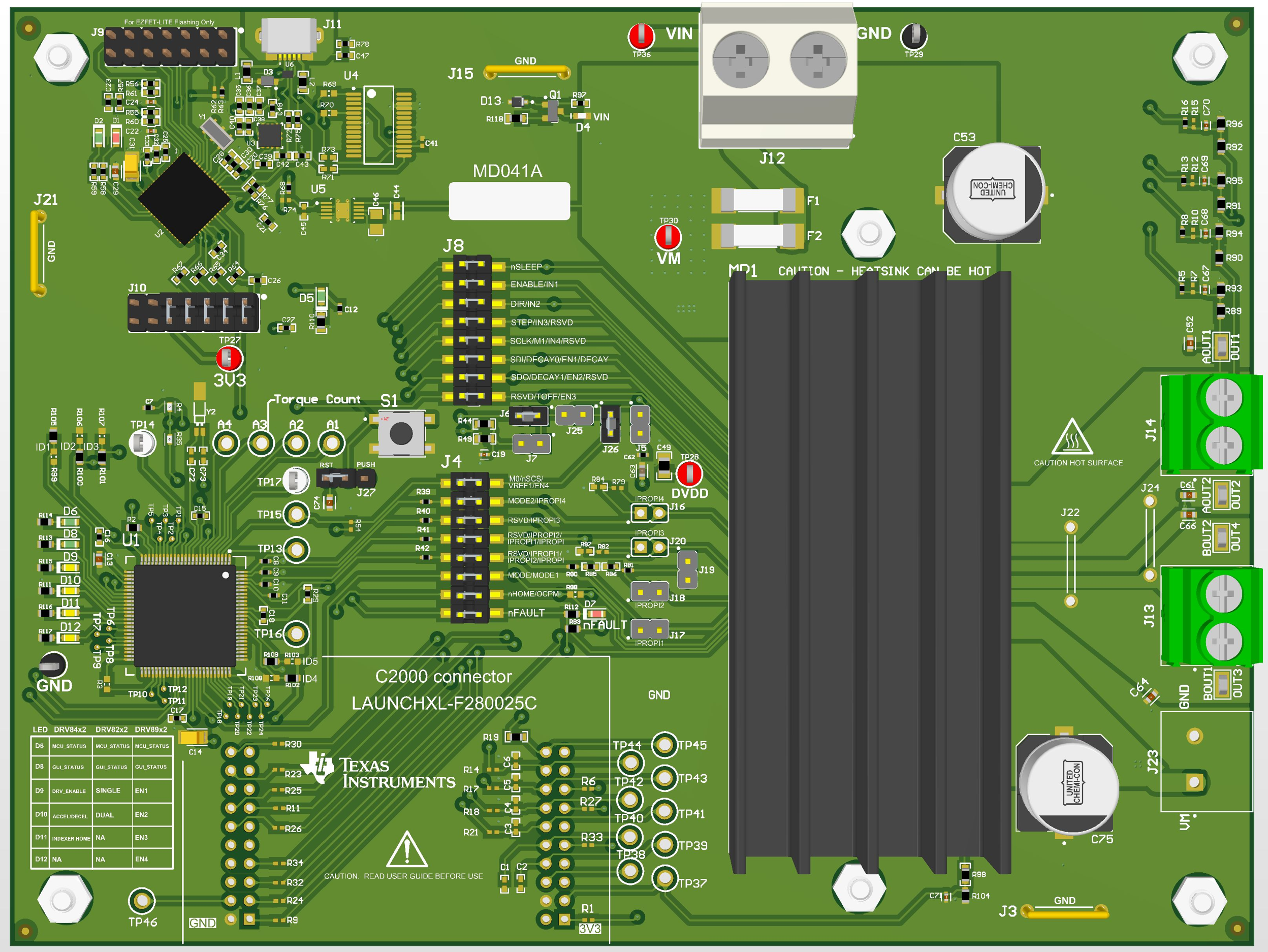

圖 A-1 跳線組裝指南表 A-1 跳線識別表
針對不同變體組裝時的跳線功能和操作說明。
| 跳線 | DRV84xx | DRV89x2 | DRV82x2 |
|---|---|---|---|
J6 | MSP430 提供 VREF | MSP430 提供 VREF | MSP430 提供 VREF |
J7 | 手動配置 VREF | 手動配置 VREF | 手動配置 VREF |
J4/J8 | MCU 通信跳線 | MCU 通信跳線 | MCU 通信跳線 |
J10 | EZFET 通信跳線 | EZFET 通信跳線 | EZFET 通信跳線 |
J11 | Micro USB 連接 | Micro USB 連接 | Micro USB 連接 |
J13 | BOUT1/BOUT2 | OUT3/OUT4 | OUT3/OUT4 |
J14 | AOUT1/AOUT2 | OUT1/OUT2 | OUT1/OUT2 |
J25 | DNP | DNP | 在雙路 H 橋模式下斷開連接。 在單路 H 橋模式下進行連接，將 VREF（引腳 33 和引腳 34）連接在一起。 |
J26 | DNP | DNP | 在單路 H 橋模式下斷開連接，在單路 H 橋模式下從 MSP430 斷開 VREF2。 在雙路 H 橋模式下保持連接。 |
注： 跳線 J16-J20 放置方式取決于不同的 EVM 型號。
有關更多詳細信息，請下載硬件文件和原理圖。驗證所有分流器和跳線是否處于正確位置后，您可以繼續進行硬件設置。
DRV8461EVM：

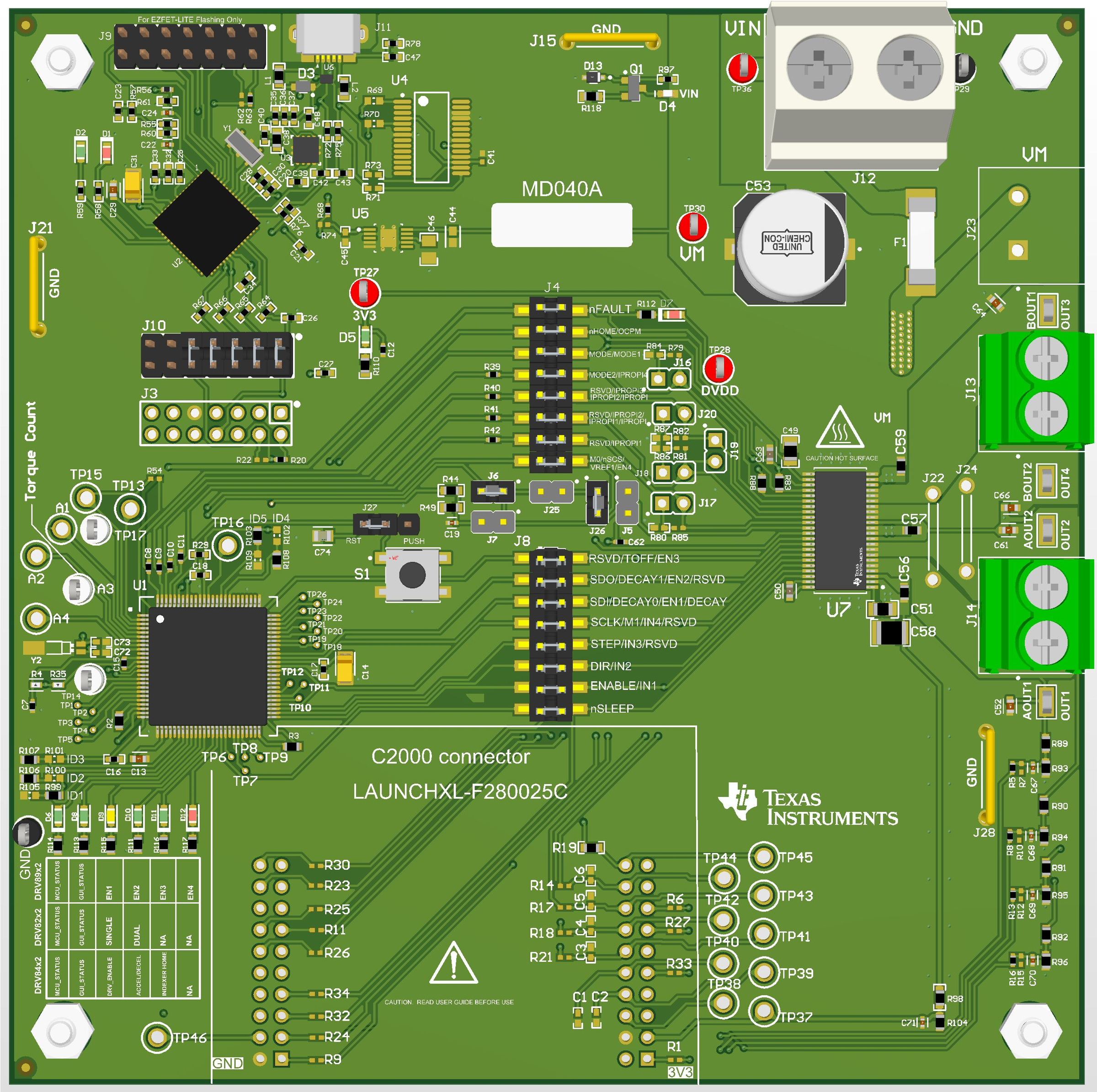

圖 A-2 DRV8461EVM 跳線組裝指南.

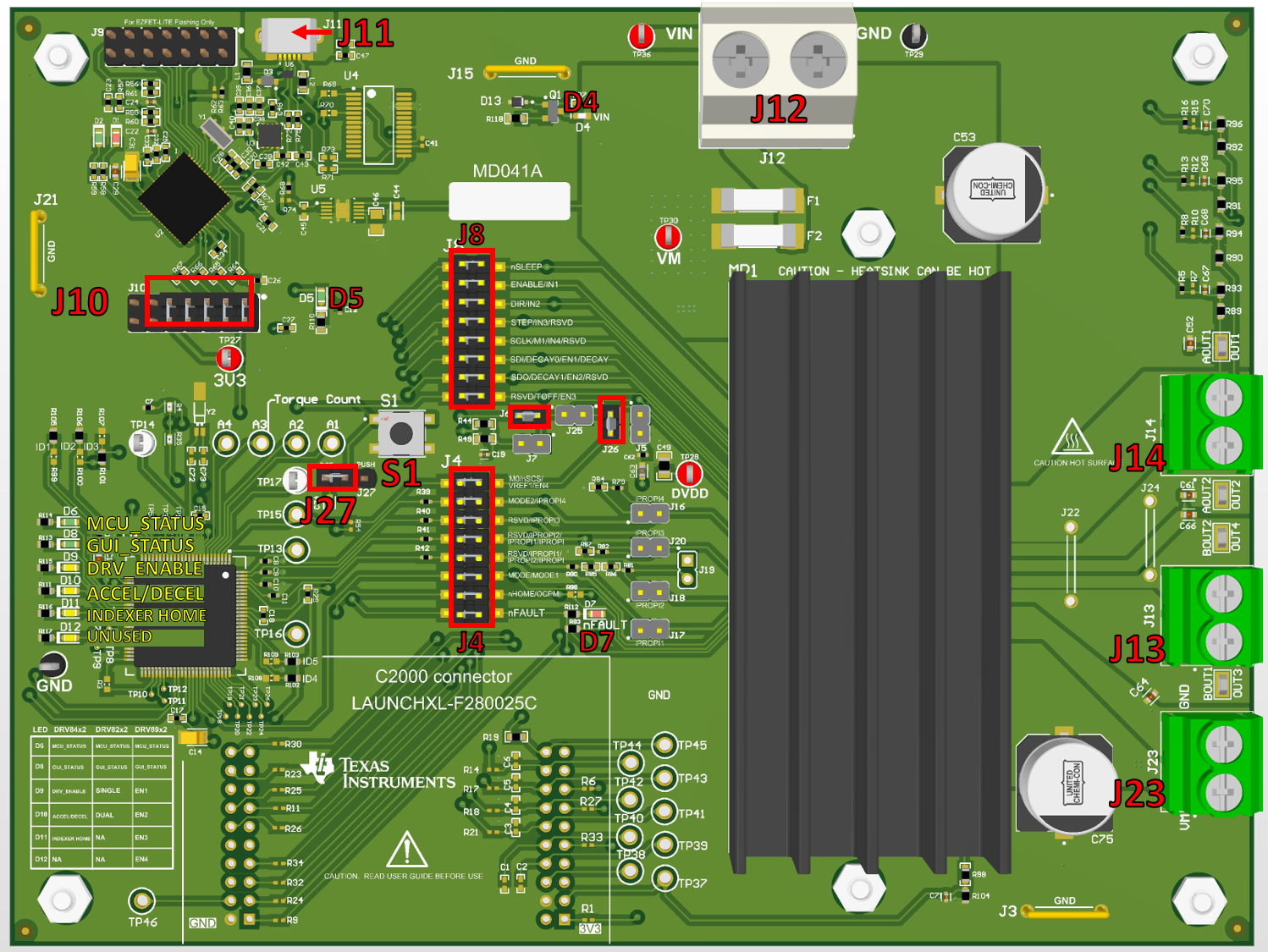

圖 A-3 DRV8462EVM 跳線組裝指南.

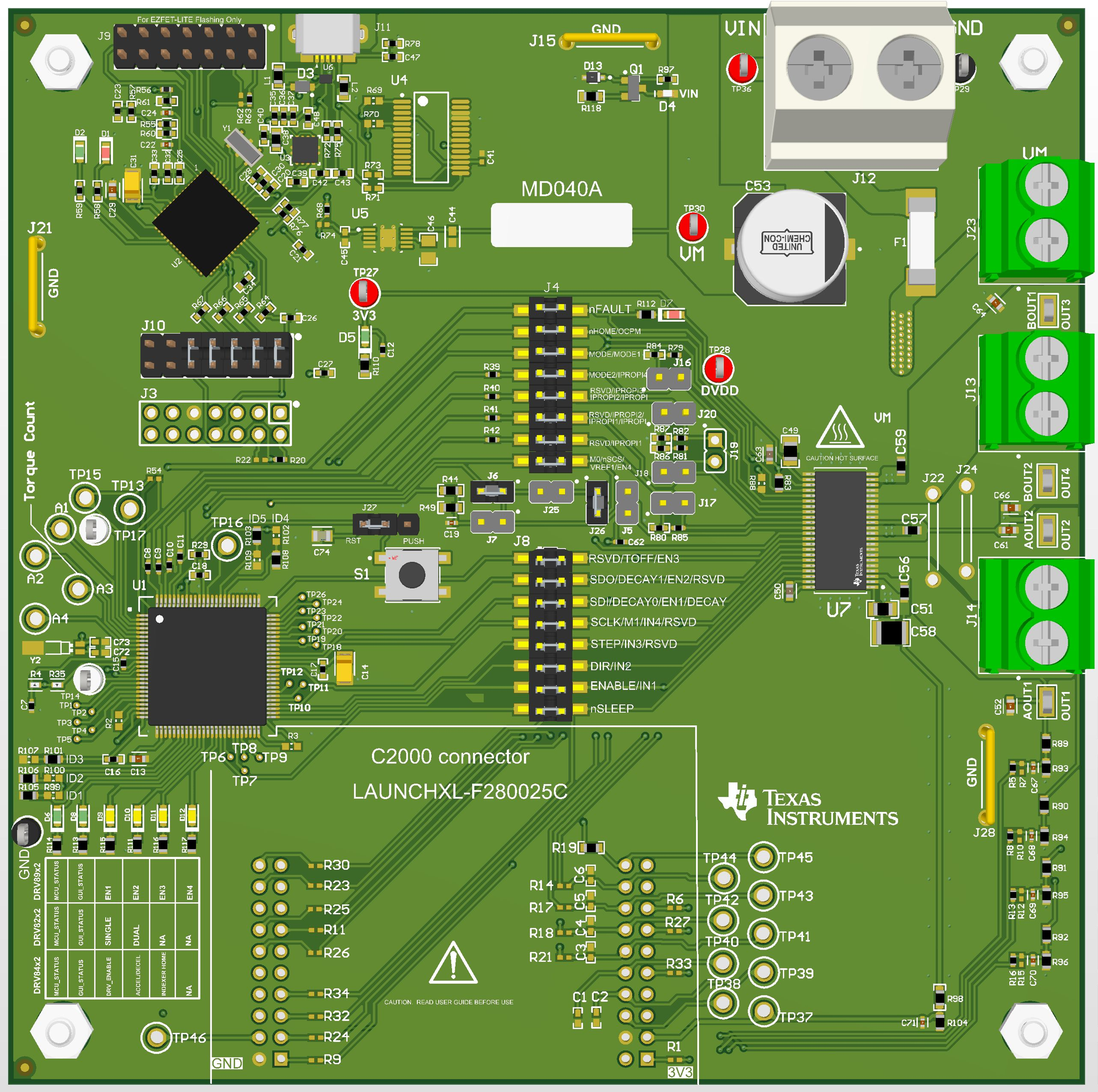

圖 A-4 DRV8962EVM 跳線組裝指南.

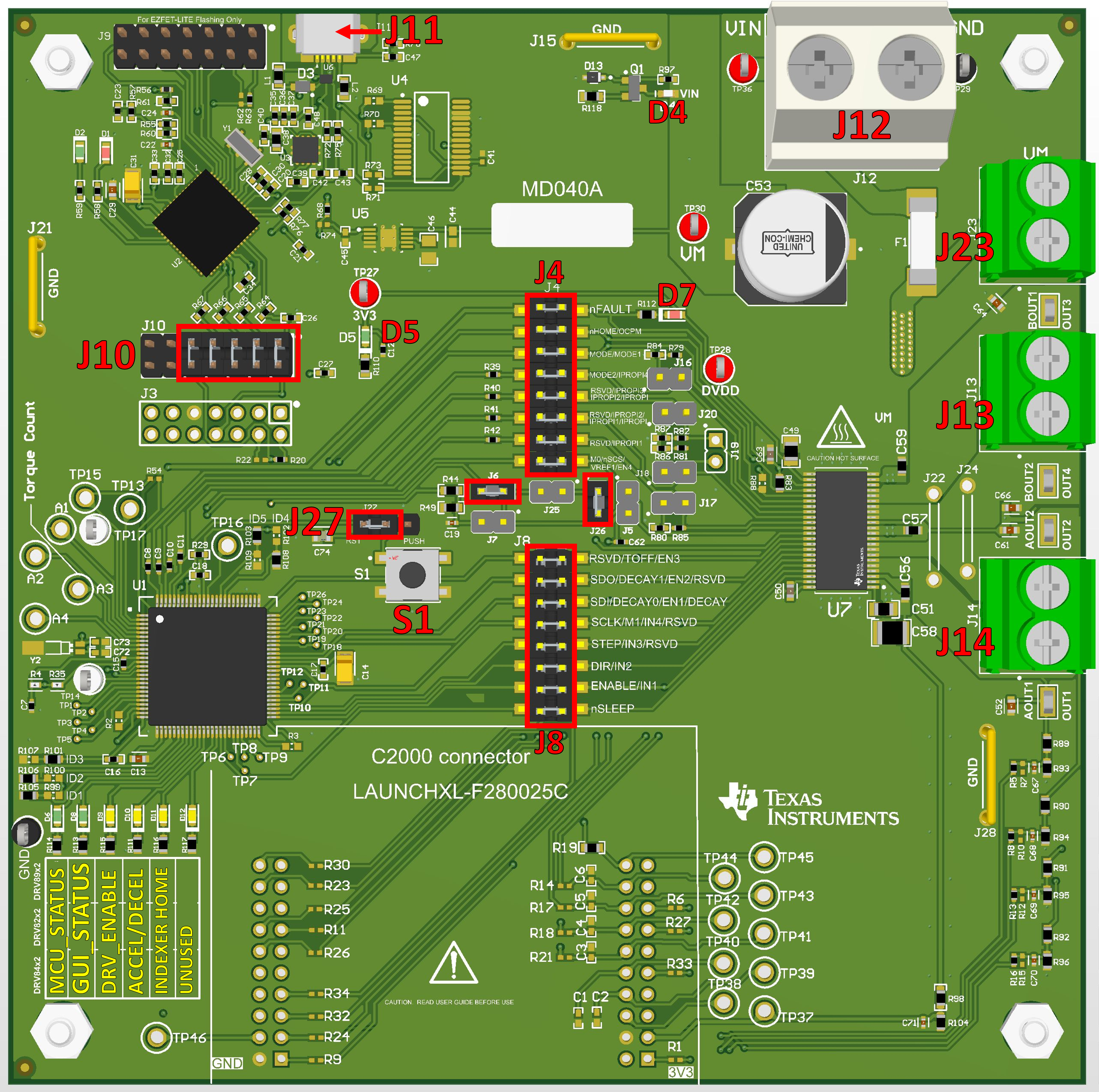

圖 A-5 DRV8262EVM 跳線組裝指南.
