ZHCY190C February 2022 – October 2024 DP83TG720R-Q1 , DP83TG720S-Q1 , TCAN1043A-Q1
智能傳感器和執行器
邏輯和物理 I/O 功能的分離會影響傳感器和執行器。專為調節傳感器信號和驅動執行器設計的 IC 需要增強局部智能和通信功能。局部智能可保持電路狀態，并可運行后臺診斷以檢測傳感器或執行器故障。集成的通信接口至少包括一個協議處理程序（例如 LIN 響應器實現），或者更簡單版本的 CAN FD 數據鏈路層，例如 CAN FD Light，它旨在消除邊緣節點中對 MCU 的需求。此類集成將使智能 IC 能夠自主控制傳感器或執行器，并創建一個成本和尺寸經過優化的解決方案，該解決方案可集成到傳感器或執行器外殼中，如圖 6 (a) 所示。

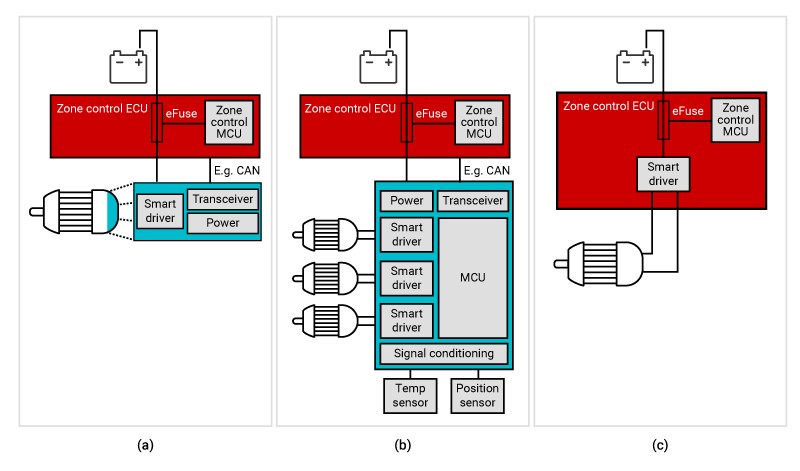

圖 6 驅動器實現示例：集成在封閉外殼中的智能驅動器 (a)；用于復合執行器解決方案的小型 ECU (b)；通過區域模塊控制的簡單執行器 (c)。對于更復雜的傳感器（例如雷達衛星）或復合執行器（例如具有各種電機的座椅控制單元），基于小型 ECU 的經典方法可能仍然是極其高效的解決方案（請參閱圖 6 (b)）。此外，區域模塊的專用信號線（請參閱 圖 6 (c)）可以直接控制非常簡單的傳感器或執行器。
根據控制和感應信號的數量、傳感器和執行器復雜性以及安裝限制等方面的因素，設計人員可以選擇這些解決方案中的任何一種。此外，CAN 局部聯網等通信協議可以通過選擇性地僅在需要時喚醒 MCU，使其在更長時間內保持低功耗模式，從而減少執行器模塊的功耗。
