用半導體保險絲替代熔斷型保險絲

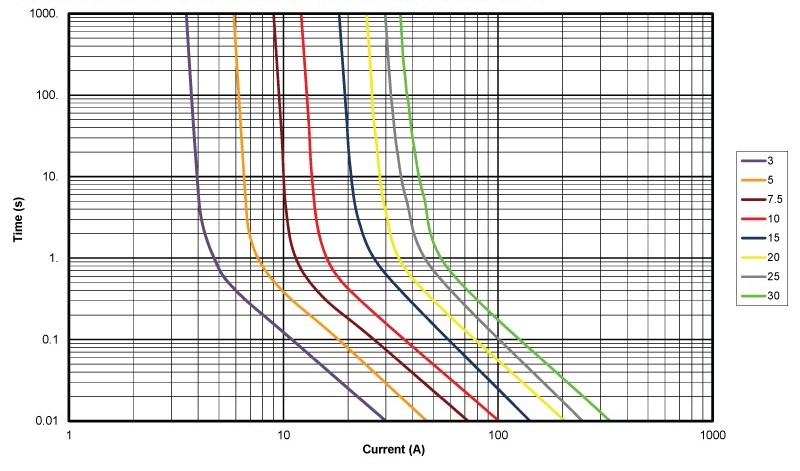

標準熔斷型保險絲會在遇到大電流時熔斷，以此中斷電流流動。圖 4 中顯示的 TCC 曲線描述了這種熔斷行為。

許多因素都會影響保險絲特性，例如接觸電阻、空氣溫度和電流瞬變。由于這些因素，系統設計人員會根據標稱工作電流、工作溫度范圍、浪涌電流和電流瞬態形狀來降低保險絲的標稱熔點 I²t（安培平方秒）額定值。例如，將保險絲的額定電流降低 25% 可防止保險絲出現干擾性熔斷。

選擇基于保險絲的降額電流意味著線束中的電流會根據保險絲的溫度條件而變化。線束設計人員可能必須選擇不太理想的線束測量?jī)x表，以便在特定溫度條件下傳遞保險絲允許的更高電流。

進一步優化線束的一種方法是使用具有 I²t 特性的半導體高側開關集成電路 (IC)。典型的高側開關具有過流保護功能；也就是說，當電流超過特定閾值時，高側開關會鉗制電流或自行打開，從而保護下游線束和負載。通過向高側開關添加 I²t 特性，開關會根據流經的電流（更具體地說是電流的平方）在不同的時間打開。使用基于 I²t 的半導體高側開關可減少保險絲特性的變化，從而實現更優化的線束測量?jī)x表，這有助于進一步減輕線束的重量。
