8.2.3 應用曲線
下面展示了高速通道上 ISO6163 系列器件在最大數據速率 50Mbps 下的低抖動和大張開度的典型眼圖。

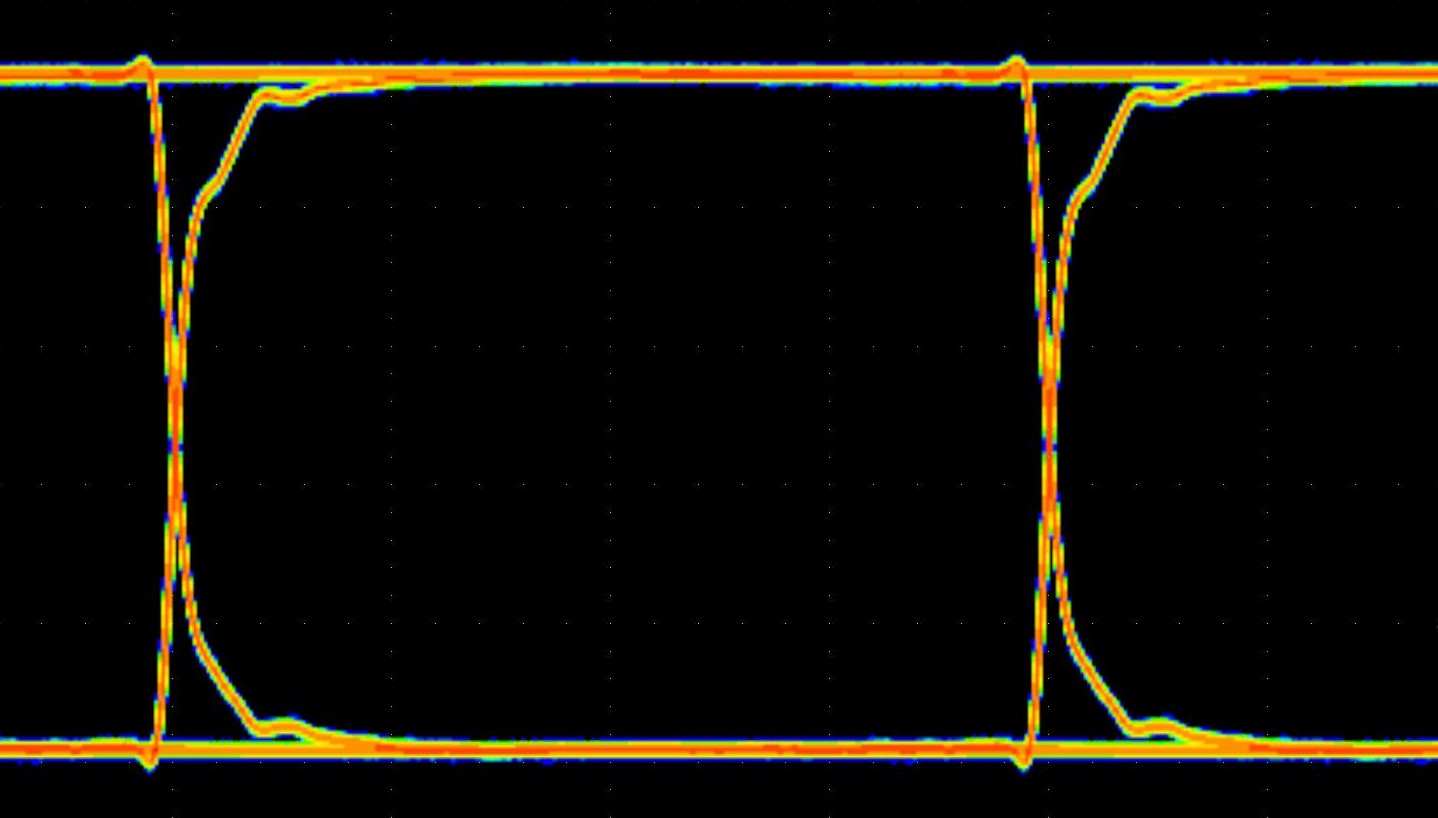

水平 5ns/div，垂直 1V/div。
圖 8-3 50Mbps PRBS 216 – 1、5V 和 25°C 下的高速通道眼圖

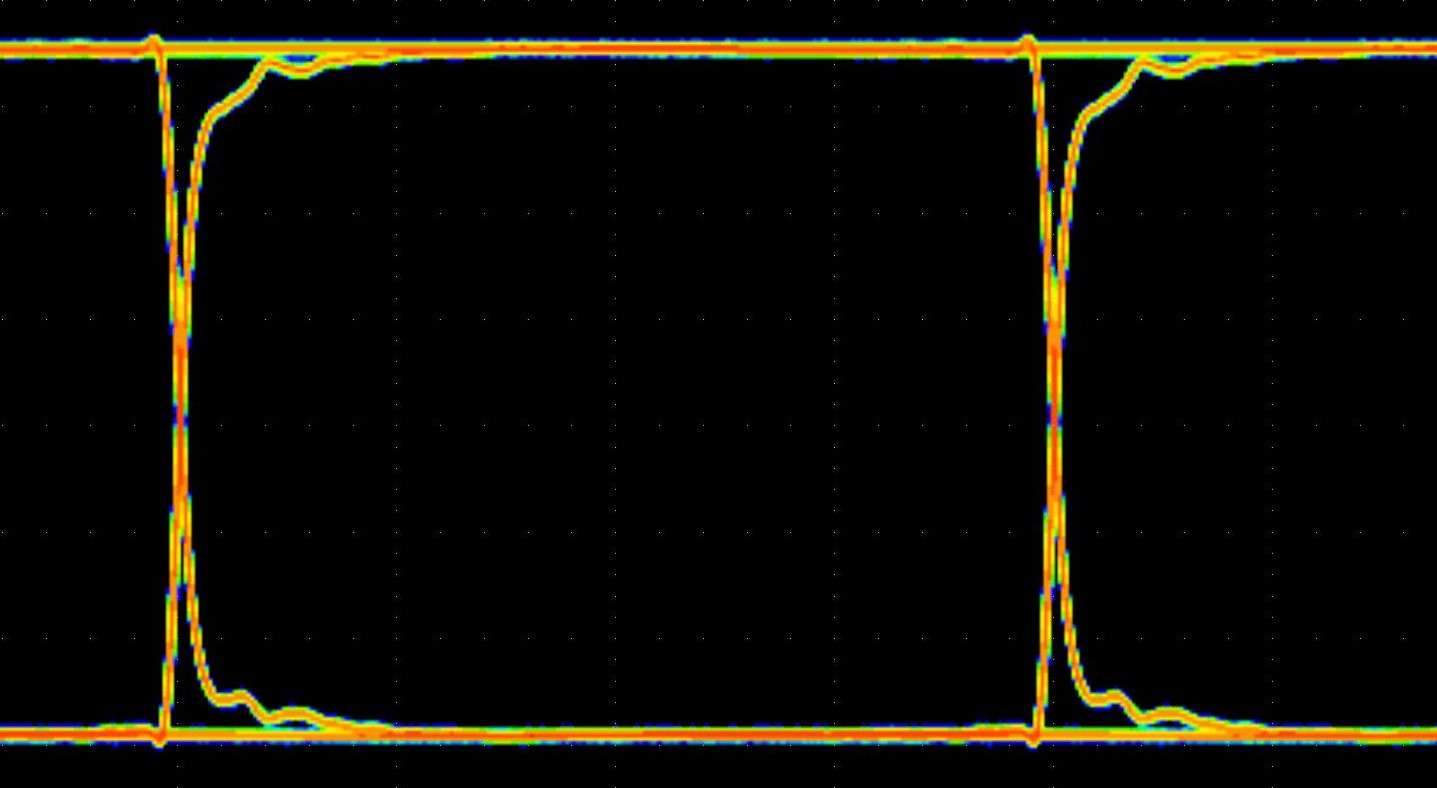

水平 5ns/div，垂直 0.5V/div。
圖 8-5 50Mbps PRBS 216 – 1、2.5V 和 25°C 下的高速通道眼圖
水平 5ns/div，垂直 0.5V/div。
圖 8-4 50Mbps PRBS 216 – 1、3.3V 和 25°C 下的高速通道眼圖
