7.3.1 估算輸出電壓擺幅
請務必注意，穩態輸出電流將小于輸入過驅時提供的電流。在穩態條件下，可使用Figure 47 和Figure 48 中的曲線圖來預測輸出擺幅。這些曲線圖還顯示了與輸出端和接地端之間連接的負載相對應的多條負載線。在每種情況下，器件在相應溫度下的曲線與負載線的交匯點將是該負載可能的典型輸出擺幅。例如，一個 600Ω 的負載可讓輸出擺幅處于 V− 的 100mV 范圍內以及 V+ 的 250mV 范圍內 (VS = ±5V)，對應于典型值為 9.65VPP 的未削波擺幅。

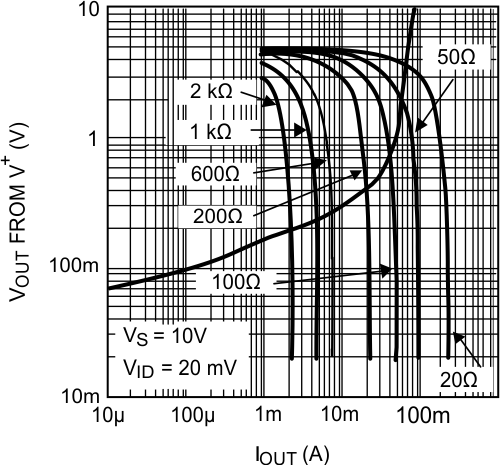

Figure 47. 穩態輸出拉電流特性以及負載線

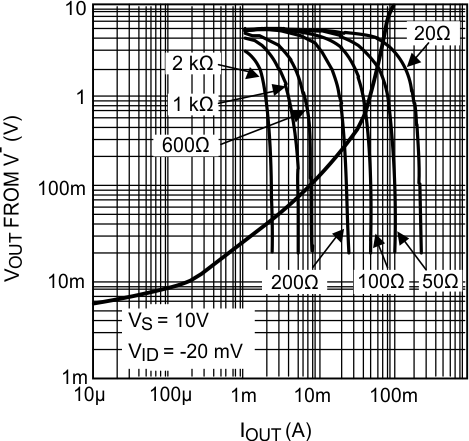

Figure 48. 穩態輸出灌電流特性以及負載線
