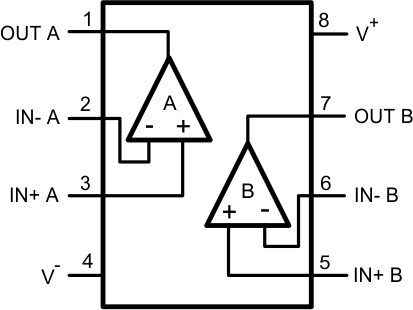

5 引腳配置和功能
DGK 封裝
8 引腳 VSSOP
俯視圖
D 封裝
8 引腳 SOIC
俯視圖
引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| IN+ A | 3 | I | 放大器 A 的同相輸入 |
| IN– A | 2 | I | 放大器 A 的反相輸入 |
| IN+ B | 5 | I | 放大器 B 的同相輸入 |
| IN– B | 6 | I | 放大器 AB 的反相輸入 |
| OUT A | 1 | O | 放大器 A 的輸出 |
| OUT B | 7 | O | 放大器 B 的輸出 |
| V+ | 8 | P | 正電源 |
| V– | 4 | P | 負電源 |
