7.4.1 驅動容性負載
LM7332 專門設計用于驅動無限容性負載而不產生振蕩，如Figure 49 所示。

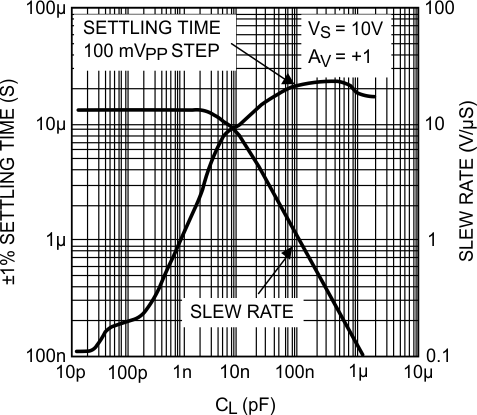

Figure 49. 建立時間和壓擺率與容性負載間的關系 此外，該器件具有優秀的輸出電流處理能力，因此即使在較大的容性負載條件下也能提供良好的壓擺率特性，如Figure 49 所示。這些 特性 相結合使得此器件非常適合 TFT 平板緩沖器、模數轉換器輸入放大器和功率晶體管驅動器等 應用 。
但是，與大多數運算放大器一樣，在此運算放大器和容性負載之間增加一個串聯隔離電阻器可提高趨穩和過沖性能。
輸出電流驅動是驅動容性負載時的重要參數。該參數將決定輸出電壓的變化速度。參考Figure 49，可以發現兩個不同的區域。負載低于大約 10,000pF 時，輸出壓擺率僅由運算放大器的補償電容值和流入該電容器的電流決定。負載超出 10nF 時，壓擺率取決于運算放大器提供的輸出電流。負載大于 100nF 的情況下，可通過將短路電流值除以電容值來估算正負壓擺率。
