3 說明
TLV900x 系列包括單通道 (TLV9001)、雙通道 (TLV9002)、 和四通道 (TLV9004) 低電壓（1.8V 至 5.5V）運算放大器，具有軌至軌輸入和輸出擺幅能力。這些運算放大器為空間受限、需要低壓運行和高容性負載驅動的應用（例如煙霧探測器、可穿戴電子產品和小型電器）提供了具有成本效益的解決方案。TLV900x 系列的電容負載驅動器具有 500pF 的電容，而電阻式開環輸出阻抗使其能夠在更高的電容負載下更輕松地實現穩定。這些運算放大器專為低工作電壓(1.8V 至 5.5V)而設計，性能規格類似于 TLV600x 器件。
TLV900x 系列穩健耐用的設計可簡化電路設計。這些運算放大器具有單位增益穩定性，集成了 RFI 和 EMI 抑制濾波器，并且在過驅情況下不會出現相位反轉。
TLV900x 器件具有關斷模式（TLV9001S、TLV9002S 和 TLV9004S），允許放大器切換至典型電流消耗低于 1μA 的待機模式。
針對所有通道型號（單通道、雙通道和四通道）提供微型封裝（如 SOT-553 和 WSON）以及行業標準封裝（如 SOIC、MSOP、SOT-23 和 TSSOP 封裝）。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV9001 | SOT-23 (5) | 1.60mm × 2.90mm |
| SC70 (5) | 1.25mm × 2.00mm | |
| SOT-553 (5)(2) | 1.65mm × 1.20mm | |
| X2SON (5) | 0.80mm × 0.80mm | |
| TLV9001S | SOT-23 (6) | 1.60mm × 2.90mm |
| SC70 (6) | 1.25mm × 2.00mm | |
| TLV9002 | SOIC (8) | 3.91mm × 4.90mm |
| WSON (8) | 2.00mm × 2.00mm | |
| VSSOP (8) | 3.00mm × 3.00mm | |
| SOT-23 (8) | 1.60mm × 2.90mm | |
| TSSOP (8) | 3.00mm × 4.40mm | |
| TLV9002S | VSSOP (10) | 3.00mm × 3.00mm |
| X2QFN (10) | 1.50mm x 2.00mm | |
| DSBGA (9) | 1.00mm x 1.00mm | |
| TLV9004 | SOIC (14) | 8.65mm × 3.91mm |
| SOT-23 (14) | 4.20 mm × 2.00 mm | |
| TSSOP (14) | 4.40mm × 5.00mm | |
| WQFN (16) | 3.00mm × 3.00mm | |
| X2QFN (14) | 2.00mm × 2.00mm | |
| TLV9004S | WQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 僅表示封裝為預發布。

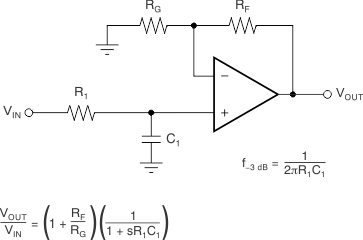

單極低通濾波器
