9.2.2 單電源光電二極管放大器
光電二極管在許多應用中用于將光信號轉換為電信號。通過光電二極管的電流與吸收的光子能量成正比，通常在幾百皮安到幾十微安的范圍內?？缱杩古渲弥械姆糯笃魍ǔＳ糜趯⒌碗娖焦怆姸O管電流轉換為電壓信號以在 MCU 中處理。圖 9-3 中顯示的電路是一個使用 TLV9002 的單電源光電二極管放大器電路的示例。

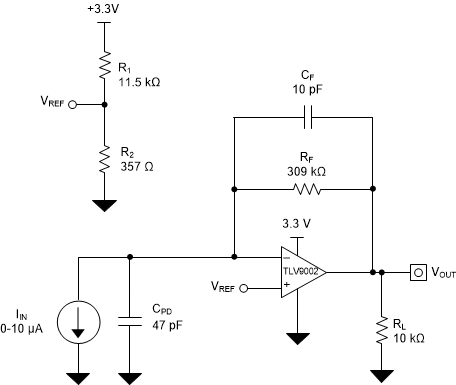

圖 9-3 單電源光電二極管放大器電路
