ZHCAA70A June 2019 – April 2021 AFE7769 , AFE7799
4.1 發(fā)送器 TDD 評估
由于在 DAC 模式文件中定義了 TDD 開/關模式，因此應在接收器或反饋 ADC 之前在 HSDCPRO 中設置發(fā)送 DAC。在 TDD 模式下評估發(fā)送 DAC 的順序如下：
- Topic Link Label3.2生成 TDD 模式，加載到與 中所述格式兼容的 HSDCPRO 中。
- 將生成的測試模式加載到 HSDCPRO 中，然后將加載的模式發(fā)送到 TSW14J56EVM。

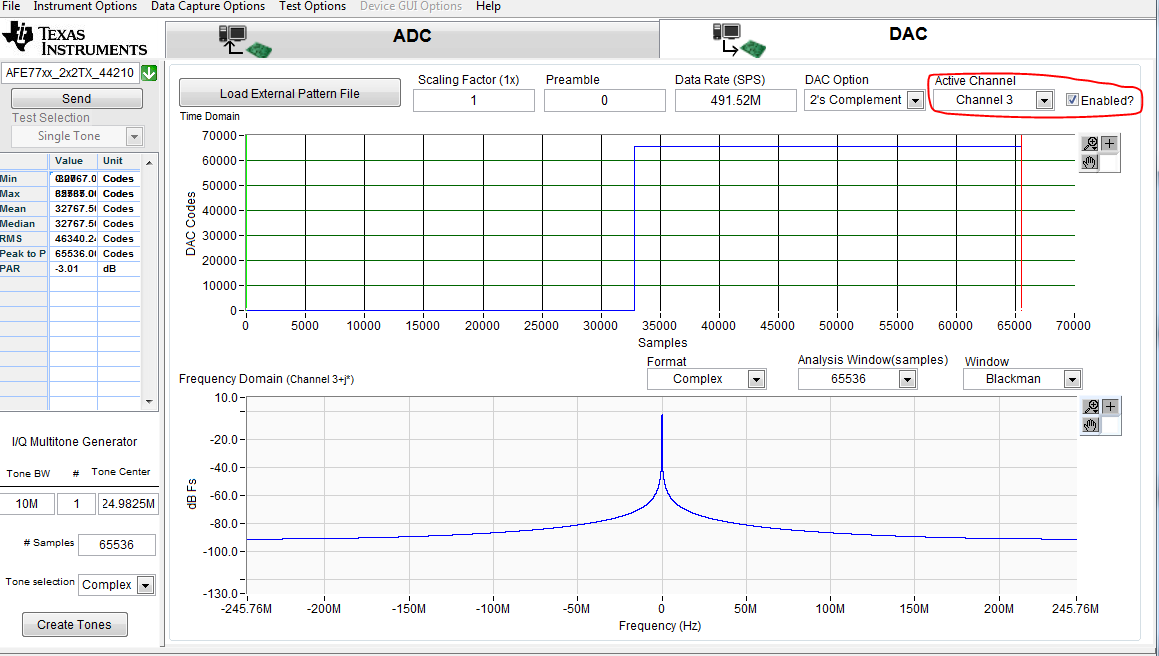

圖 4-1在 HSDCPRO 中，可以將通道視圖切換至通道 3 以顯示 TDD 模式的開/關時間，如 所示。其他通道（通道 1 和 2）顯示的是實際信號的波形。
圖 4-1 HSDCPRO 的“DAC”選項卡顯示了通道 3 上的 TDD 測試模式
