ZHCAA70A June 2019 – April 2021 AFE7769 , AFE7799
4.2 接收器 TDD 評估
按以下順序評估 TDD 模式下的接收器 ADC 和反饋 ADC。
- 切換到 HSDCPRO 中的“ADC”選項卡，然后選擇接收器或反饋 ADC 的 .ini 文件。
- 設置數據速率，然后點擊“捕獲”按鈕以從 AFE77xx 接收器或反饋 ADC 采集數據。
- 圖 4-4在“代碼”視圖中（ 中用紅色圓圈標出的部分），在打開 RX TDD 信號期間，將綠色標記移至數據模式的開頭。
- 更改“分析窗口”的大?。ㄓ糜?FFT 的樣本數），以使紅色標記（在代碼視圖中）在 RX TDD 開啟期間位于數據模式的末尾（或內部）。

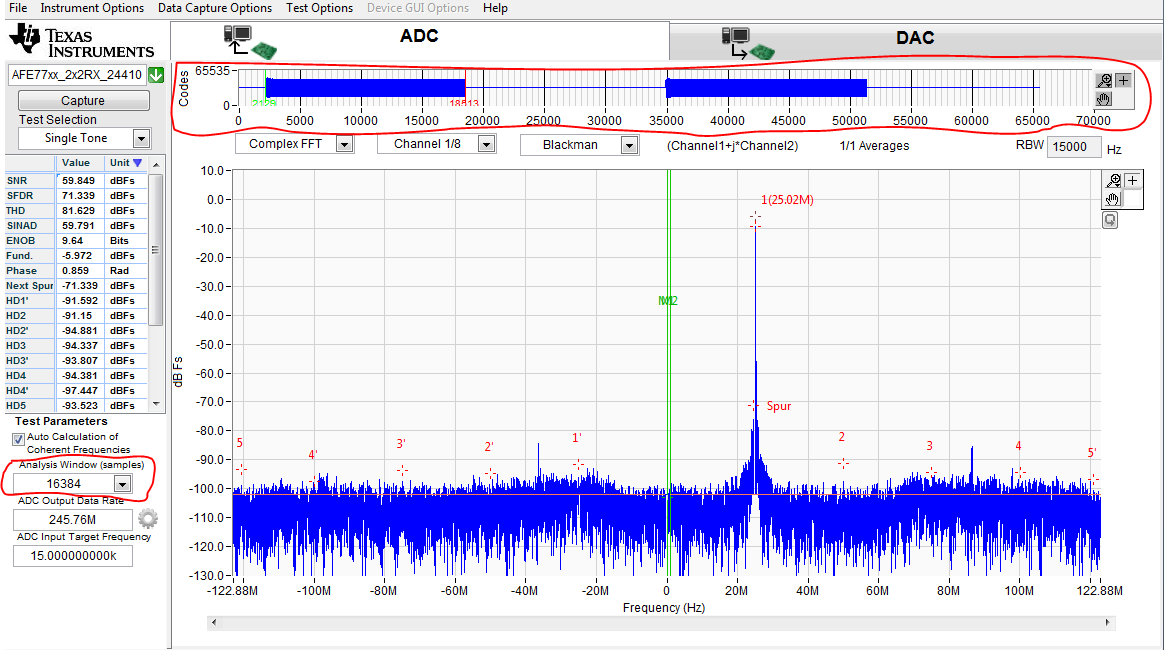

圖 4-4 TDD 模式下的接收器 ADC 頻譜
