4.1.1 進行時間門控測量
如果未在 TDD 測試模式下對頻譜分析儀進行門控，則由于信號在時間上的不連續性，TDD 信號的頻譜會出現很多寄生信號。下文列出了使用 PXA 或 MXA 頻譜分析儀進行時間門控測量的步驟：
- 掃描控制 >> 門控 >> 打開
- 掃描控制 >> 門控視圖 >> 關閉
- 掃描控制 >> 門控方法 >> LO
- 掃描控制 >> 更多信息 >> 門控資源 >> 外部 1
- Topic Link Label3.1確保將 TDD 模式連接到 中所述頻譜分析儀的外部觸發器 1 的輸入端。
- 掃描控制 >> 更多信息 >> 門控資源 >> 外部 1>> 觸發電平 >> 500mV
- 掃描控制 >> 更多信息 >> 控制 >> 級別

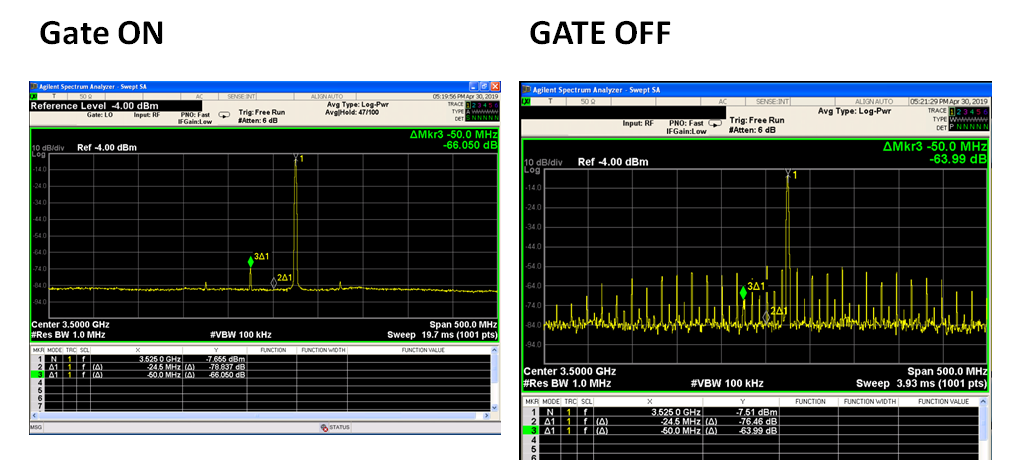

圖 4-2 開啟和關閉門控時發送器輸出端的頻譜
圖 4-3也可以在頻譜分析儀中啟用門控視圖，以查看發送器輸出功率與時間的關系，還可以設置門控的開始和停止時間，如 所示。
圖 4-3 顯示發送器輸出功率與時間之間關系的柵極視圖
