3.1 硬件設置

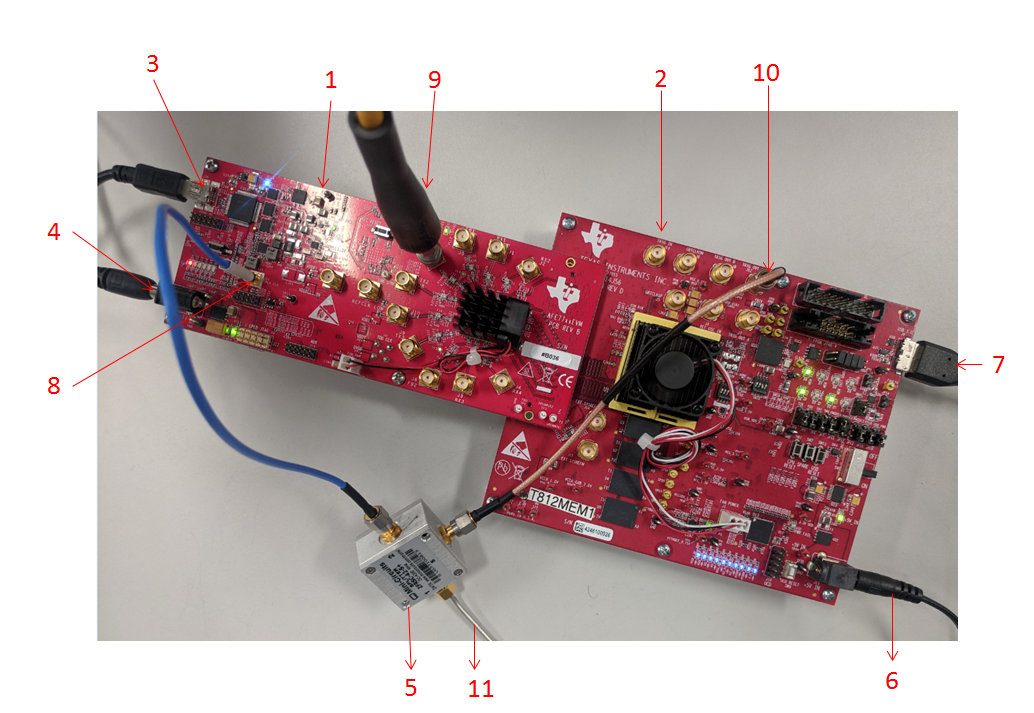

圖 3-1 所示為測量 TDD 所需的硬件設置示例。
圖 3-1 TDD 模式評估的設置表 3-2 有關進行 TDD 評估所需硬件設置的說明
| 標簽 | 說明 |
|---|---|
| 1 | AFE77xx 評估模塊 |
| 2 | TSW14J56 評估模塊 |
| 3 | USB 2.0 迷你連接器。必須將另一端連接到運行 Latte 軟件的電腦。 |
| 4 | AFE77xxEVM 的電源。連接到 5.5V/5A 工作臺電源。 |
| 5 | 1：2 個射頻功率分配器。將輸入端連接到 TSW14J56EVM 上的 SMA J12，將輸出端分別連接到 AFE77xxEVM 上的連接器 J24 和頻譜分析儀的觸發輸入端。 |
| 6 | TSW14J56EVM 的電源。連接到 5.5V/5A 工作臺電源。 |
| 7 | USB 3.0 連接器。將另一端連接到運行 HSDCPRO 軟件的電腦。 |
| 8 | TDD 控制輸入端到 AFE77xxEVM |
| 9 | 發送器輸出端。連接到頻譜分析儀的射頻輸入端。 |
| 10 | TSW14J56EVM 的 TDD 輸出端 |
| 11 | 用于觸發頻譜分析儀輸入端的 TDD 控制信號 |
