ZHCAA70A June 2019 – April 2021 AFE7769 , AFE7799
3.2 生成 TDD 測試模式并將其加載到 HSDCPRO 中
表 3-3 所示為可加載到 HSDCPRO 中的測試模式示例。模式文件的格式必須滿足以下要求：
- 模式文件必須具有三列，且定義如下：
- 列 1：發送器的同相數據 (I-data)。范圍為 -32767 到 32768。
- 列 2：正交相位數據 (Q-data)。范圍也為 -32767 到 32768。
- 列 3：TDD 控制模式。設置為 0 表示禁用 TDD，設置為 1 表示啟用 TDD。
- 行數必須為 512 的倍數。
- 模式文件可以使用 .csv 文件擴展名并以逗號作為分隔符保存，也可以使用 .txt 文件擴展名并以制表符作為分隔符保存。
表 3-3 進行 TDD 評估所需的發送器模式文件示例
| I-DATA | Q-DATA | TDD |
|---|---|---|
| 9889 | 31239 | 0 |
| -6662 | 32083 | 0 |
| -21508 | 24720 | 0 |
| -30853 | 11035 | 0 |

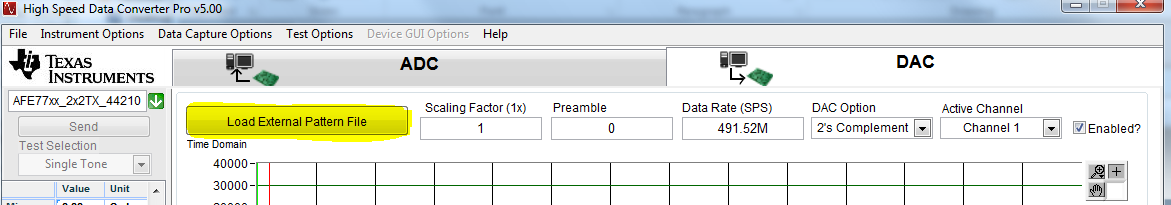

圖 3-2保存測試模式后，可以使用 中突出顯示的“加載外部模式文件”按鈕將其加載到 HSDCPRO 中。
圖 3-2 顯示加載外部測試模式文件所需按鈕的 HSDCPRO 界面
