5 Siemens SN 29500 FIT 模型

SN 29500 使用查找表查找各種元件類型的時基故障率參考值和溫度值，例如：

• 集成電路 (IC)
• 分立半導體
• 無源器件
• 開關、繼電器、燈、連接器等

估算 IC 時基故障率的方法是從表中查找時基故障率參考值和內核溫度參考值。這些表分為三種類型：一種適用于集成電路，一種適用于分立半導體，第三種則適用于無源器件。這三個表進一步按 IC/元件類型的子類別劃分，然后按 IC 或分立半導體元件中的晶體管數量劃分。

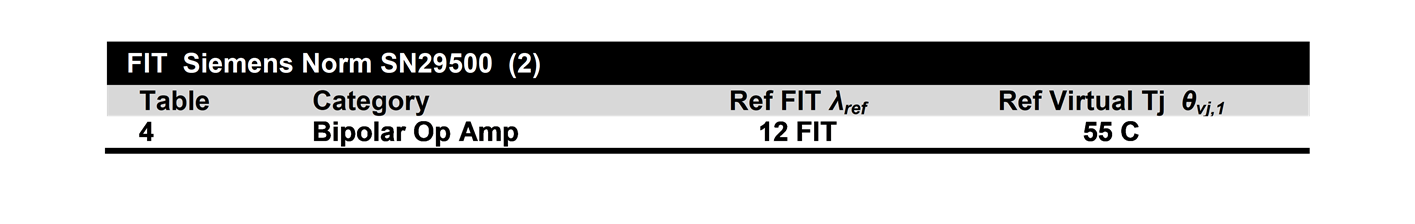

在圖 5-1 所示的摘錄（來自雙極運算放大器的 TI 功能安全時基故障文檔）中，λ_ref 時基故障率是 12FIT，內核基準溫度為 55°C。該信息源自 SN 29500 標準。

SN 29500 標準介紹了將參考條件下的時基故障率調整為適合實際預期系統運行條件的時基故障率所需的計算過程。只需將預期的溫度曲線和參考值代入等式中，然后根據元件在預期應用中的使用情況來計算其時基故障率。

下面列出了適用于所有類型元件的一般方程：

 應用時基故障率 = 時基故障率參考值和溫度 × 溫度因子 × 電壓因子
 × 電流因子 × % 時壓因子

系統集成商需要參考 SN 29500 標準中的信息，推導出應用針對 TI 所提供元件的特定時基故障率。
