4.1 AMC60804 EML 控制器
控制和偏置 EML 結構需要許多子塊，并且會耗費 QSFP-DD 或 OSFP 外形尺寸上有限的 PCB 面積。AMC60804 EML 控制器可解決這一挑戰，并幫助工程師在盡可能小的 PCB 面積上實現集成解決方案。
AMC60804 包括電流輸出 DAC 的四個用于驅動激光器的通道、電壓輸出 DAC 的四個可設置為負電壓范圍以偏置 EAM 的通道以及 ADC 輸入的四個用于監控 RSSI 的通道。此外，這些數據轉換器在所有通道上都集成了電流和電壓監控以獲得反饋。輸出可以通過 I2C 或串行外設接口 (SPI) 進行設置和監控，并且設計為可適應大多數 EML 或硅光子學結構。

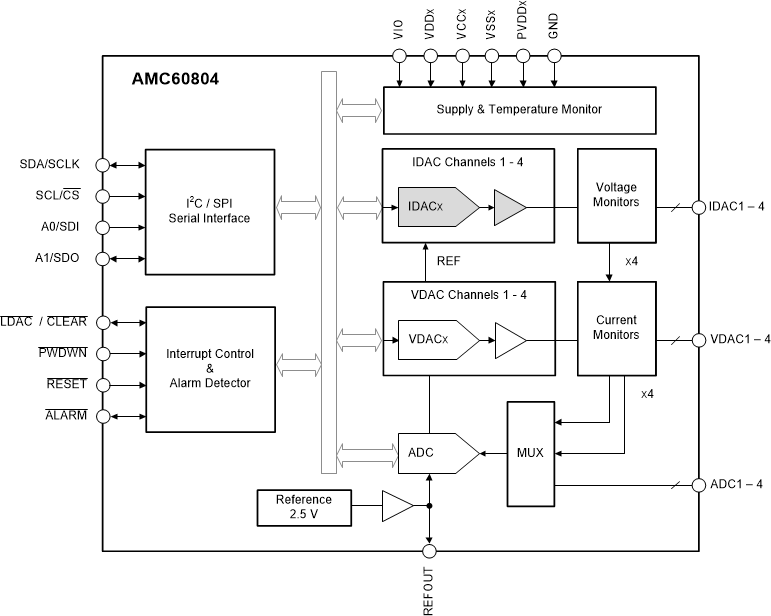

圖 4-1 顯示了 AMC60804 的高級方框圖和集成子塊。
圖 4-1 AMC60804 為 EML 結構提供全面的偏置和控制AMC60804 需要四個不同電源：用于激光偏置電路的電源 VDD (PVDD)、用于 EAM 負電壓電源的 VSS、用于內部電路的 VDD 以及用于設置 I/O 電平的 VIO（如果獨立于 VDD）。本文重點介紹前兩個電源，因?yàn)?VDD 和 VIO 通常都連接到 3.3V 的模塊輸入端。
如第 3.1 節：較低電流的解決方案尺寸中所述，TPS62802 可為 AMC60804 上的 PVDD 激光器偏置電路供電。啟動后切換 VSEL/MODE 引腳將會設置 PWM 模式并確保負載電流具有適當紋波。
