5 為接收電路供電：TIA、光電二極管或 APD
接收電路包括一個光電二極管或雪崩光電二極管 (APD)，它將光信號轉換為電流脈沖，并發送到跨阻放大器 (TIA)，后者將信號輸出為電壓供 DSP 進行解密。這些元件可能需要比 3.3V 輸入所提供的電壓更高的電壓才能正確偏置。因此，工程師需要使用降壓/升壓或升壓直流/直流轉換器。
接收光電二極管通常偏置在 3.0V 至 5.0V 之間。利用新的制造工藝，光電二極管可在 3.5V 時具有優化的線性范圍，正向電流介于 1mA 至 50mA 范圍內。TIA 可能需要類似范圍內的電源來適應光電二極管并確保內部電路充分偏置。
通過 3.3V 輸入電壓調節 3.5V 電源軌需要使用降壓/升壓轉換器。使用降壓/升壓轉換器，即使輸入電壓非常接近輸出電壓，并且輸入電壓因線路或負載瞬變而變化，也能適當調節輸出電壓。降壓/升壓轉換器可根據運行條件在降壓、升壓和降壓/升壓運行模式之間自動切換。
若要為光電二極管供電，請選擇解決方案尺寸較小的降壓/升壓電源。TPS63810 采用小型 WCSP 封裝并使用 I2C 接口設置輸出電壓，將電阻器減少了兩個，從而減少了元件數。
此外，輸出電壓可能需要適應系統中的溫度或功耗。I2C 接口為動態更改輸出電壓提供了一種簡單方法，并允許使用強制 PWM 模式以在低正向電流時保持低紋波。

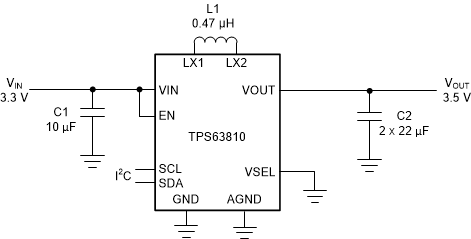

圖 5-1 所示為 TPS63810 的應用原理圖及其小巧簡單的設計。

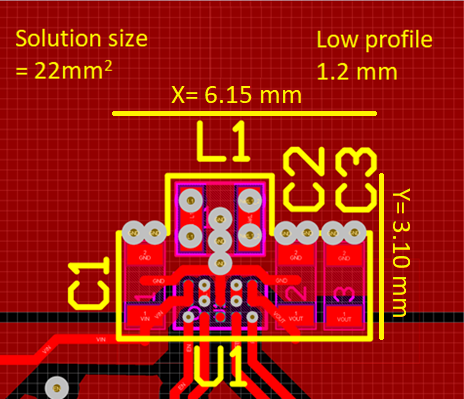

圖 5-1 TPS63810 調節接近 VIN 的 VOUT圖 5-2 顯示了解決方案尺寸僅為 22mm2 且厚度僅為 1.2mm 的 PCB 布局。表 5-1 列出了使用的元件。
圖 5-2 TPS63810 的 PCB 布局，解決方案尺寸僅為 22mm2| 參考資料 | 說明 | x、y、z 尺寸 | 制造商 |
|---|---|---|---|
| U1 | 采用 WCSP 封裝且具有 I2C 接口的 TPS63810 6A 降壓/升壓轉換器 | 2.3 × 1.4mm 高 0.625mm | 德州儀器 (TI) |
| L1 | DFE201612E-R47M 電感器 0.47μH 20% 5.5A 26m? | 2.0 × 1.6mm 高 1.2mm | Murata（村田） |
| C1 | GRM188R60J106ME84 電容器 10μF 6.3V X5R 0603 | 1.6 × 0.8mm 高 0.8mm | Murata（村田） |
| C2、C3 | GRM188R60J476ME15D 電容器 47μF 6.3V X5R 0603 | 1.6 × 0.8mm 高 0.8mm | Murata（村田） |
如果光電二極管需要更高的電壓，請考慮使用 TPS61372 同步升壓轉換器來提供介于 5V 和 16V 之間的輸出電壓。它可以強制進入 PWM 模式，從而提供最低的紋波。
系統工程師可以使用 TPS61390 為 APD 或需要 20V 至 85V 電壓的任何光學元件供電。它不僅在小型封裝中提供高壓升壓，而且還具有許多集成特性，可通過分立式解決方案減小所需的面積。集成特性包括用于報告光強度的電流監控和用于在高光功率下保護 APD 的快速響應時間電流限制。
