2.2 熱性能
DSP 內核的負載電流范圍通常為 3A 至 5.5A。這些較高的負載會產生大量熱量。由于光學模塊在狹小的空間內有大量的發熱元件，其內部的溫度會顯著升高。這個較高的內部溫度即為光學模塊內每個器件的環境溫度。若要在熱額定值內運行每個器件，需要確保溫升足夠低。

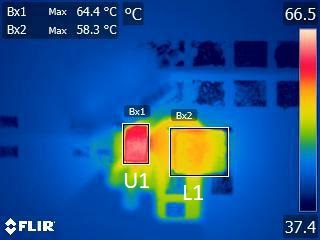

圖 2-3 所示為 TPS62866 在 6A 滿負載下的熱像圖。在這個最高電流下，IC 僅出現 40°C 的中等溫升，而小型電感器的溫升甚至更小。即使在高于 70°C 的環境溫度下，兩個元件仍能在其 125°C 的額定溫度范圍內正常運行。處理器內核在穩態非峰值運行中消耗的負載電流通常較低，這會產生較少的功率損失和較低的溫升，從而能夠在較高的環境溫度下運行。表 2-2 所示為不同負載條件下的 IC 熱性能。
| 負載 | IOUT = 2.0 A | IOUT = 4.0 A | IOUT = 6.0 A |
| 溫升 | 9.1°C | 25.8°C | 41.5°C |
信號處理鏈中的某些元件對溫度很敏感，可能會隨著溫度的變化而出現性能漂移。因此，必須使 IC 溫升保持盡可能小。
