3.2 針對較高電流的解決方案尺寸
為 I/O 電路、振蕩器、激光驅動器偏置電路或模擬偏置電路供電需要更高的電流或更高的效率，這需要能提供更高電流的電源。使用具有更高電流的器件的另一個好處是，大多數降壓轉換器以額定電流運行時的效率更高。例如，以 1A 負載電流運行 1A TPS62802 可實現約 88% 的效率，而以相同的 1A 負載運行 2A TPSM82822 電源模塊可實現 91% 的效率。這種效率的提高有助于減少系統中的功耗。

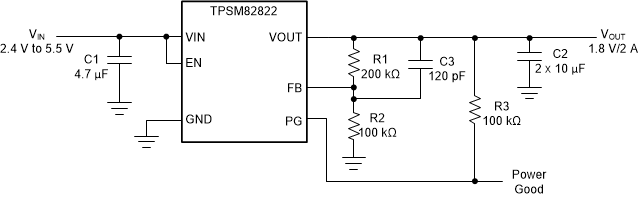

圖 3-3 顯示了 TPSM82822 電源模塊的應用原理圖，該電源模塊集成了功率電感器以節省空間并簡化設計。對于 3.3VIN 至 1.8VOUT 設計，TPSM82822 在負載電流大于約 400mA 時自動以低紋波 PWM 模式運行。

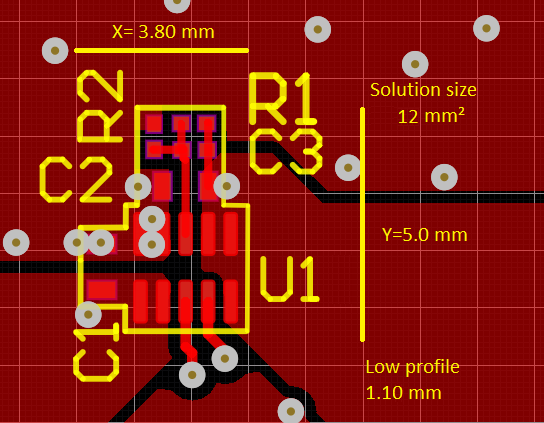

圖 3-3 TPSM82822 電源模塊集成電感器以提供小尺寸解決方案圖 3-4 顯示了 TPSM82822 PCB 布局，該布局具有優化的 12mm2 解決方案尺寸和 1.1mm 的最大高度。表 3-2 列出了使用的元件。
圖 3-4 TPSM82822 電源模塊集成電感器以提供小尺寸解決方案| 參考資料 | 說明 | x、y、z 尺寸 | 制造商 |
|---|---|---|---|
| U1 | TPSM82822 2A 降壓轉換器電源模塊 | 2.0 × 2.5mm 高 1.1mm | 德州儀器 (TI) |
| C1 | GRM155R61C475ME11D 陶瓷電容器 4.7μF 20% 4V X5R 0402 | 1.0 × 0.5mm 高 0.5mm | Murata（村田） |
| C2 | AMK105EBJ226MV 陶瓷電容器 22μF 20% 6.3V X5R 0402 | 1.0 × 0.5mm 高 0.5mm | Taiyo Yuden（太陽誘電） |
| R1 | RC0201FS-7D200KL 電阻器 SMD 200kΩ 1% 1/20W 0201 | 0.6 × 0.3mm 高 0.28mm | Yageo America（國巨） |
| R2 | RC0201FS-7D200KL 電阻器 SMD 200kΩ OHM 1% 1/20W 0201 | 0.6 × 0.3mm 高 0.28mm | Yageo America（國巨） |
| C3 | GRM033R71E121KA01D 陶瓷電容器 120pF 10% 25V X7R 0201 | 0.6 × 0.3mm 高 0.28mm | Murata（村田） |
