4.2 用于 EAM 的負電源電壓
在反相降壓/升壓拓?fù)渲惺褂?TPS82130 MicroSiP? 電源模塊降壓轉換器將產生 VSS 負電源電壓以偏置 EAM。適用于小型低噪聲系統的 3V 至 11.5V 輸入電壓、-5V 輸出電壓、1.5A 反相電源模塊參考設計 支持 –5V 輸出電壓，并且可通過 3.3V 輸入電壓提供高達 1A 的電流。

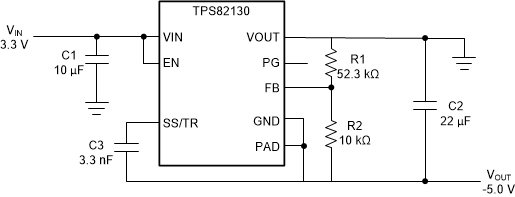

圖 4-2 所示為反相降壓/升壓原理圖。
圖 4-2 反相降壓/升壓拓?fù)渲械?TPS82130圖 4-3 顯示了解決方案尺寸為 50mm2 且外部元件盡可能少的 PCB 布局。表 4-1 列出了使用的元件。

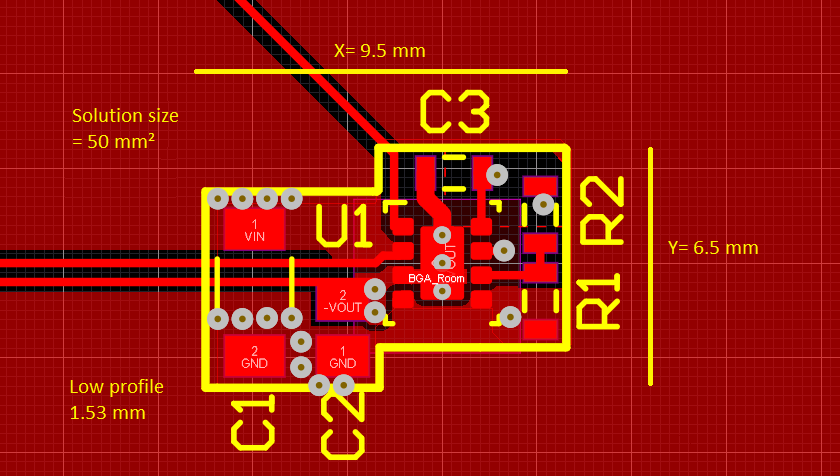

圖 4-3 采用反相降壓/升壓拓?fù)涞?3A TPS82130 為 EAM 的負電源供電，解決方案尺寸僅為 50mm2
| 參考資料 | 說明 | x、y、z 尺寸 | 制造商 |
|---|---|---|---|
| U1 | 具有集成電感器的 TPS82130 3A、17V 降壓轉換器 | 3.0 × 2.8mm 高 1.53mm | 德州儀器 (TI) |
| C1 | C3216X7R1E106M160AE 電容器 10μF 25V X7R 1206 | 3.2 × 1.6mm 高 1.6mm | TDK |
| C2 | C2012X7S1A226M125AC 電容器 22μF 10V X7S 0805 | 2.0 × 1.25mm 高 1.25mm | TDK |
| C3 | GRM1885C1H332JA01D 電容器 3,300pF 50V C0G/NP0 0603 | 1.6 × 0.8mm 高 0.8mm | Murata（村田） |
| R1 | RC0603FR-0752K3L 電阻器 SMD 52.3kΩ 1% 1/10W 0603 | 1.6 × 0.8mm 高 0.55mm | Yageo America（國巨） |
| R2 | RC0603FR-0710KL 電阻器 SMD 10kΩ 1% 1/10W 0603 | 1.6 × 0.8mm 高 0.55mm | Yageo America（國巨） |
