對于 TMAG5170 測試設置，我們利用圖 7-1 中所示的 TMAG5170EVM。該板提供了 TMAG 器件的所有必要連接，以便與評估 GUI 進行通信。該器件位于突出的懸臂上，以與電路板的其余部分相隔離。這種情況下的測量過程與 DRV5032 和簧片開關的測量過程相同，在前兩個軸上具有靜態節點，在第三個軸上引入變化。

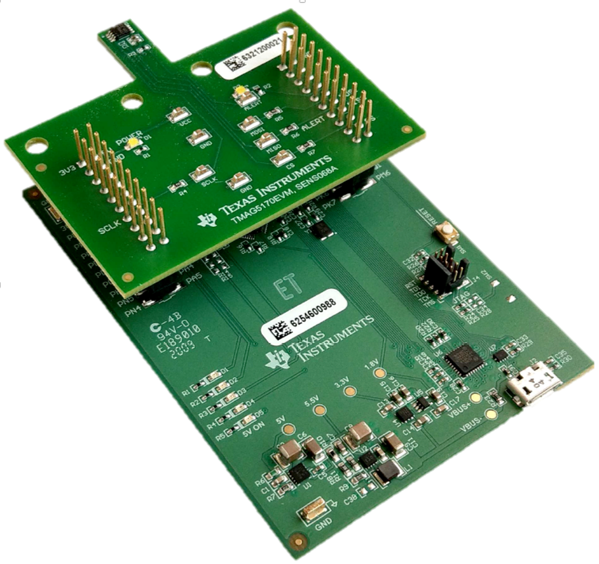

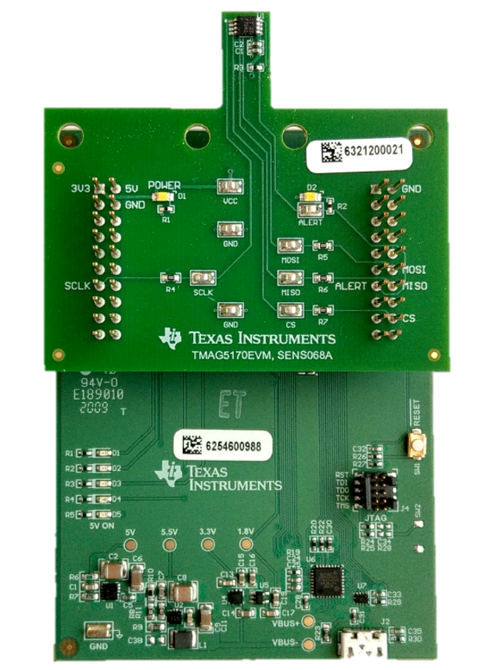

圖 7-1 TMAG5170EVM 電路板

除了器件放置之外，還可以在 GUI 中針對不同的檢測場景調整多個參數。該測試使用了以下配置參數：

TMAG 設置

• 配置模式
• 轉換：盡可能快
• 所有軸均檢測
• 50mT 范圍
• 通過 X 軸和 Y 軸計算幅度。

磁體：K&J Magnetics D4X0

• N42 圓柱形磁體
• 恒定方向
• 以 ? 英寸的階躍穿過網格

由于 TMAG5170 器件的性質以及全部三個軸的線性輸出能力，完成該器件測試的方法與推拉門篡改方法略有不同。除了使磁體在特定軸上更靠近器件之外，該器件還以 45 度角定位，以了解當場定向在平面上而不是軸上時器件的響應。

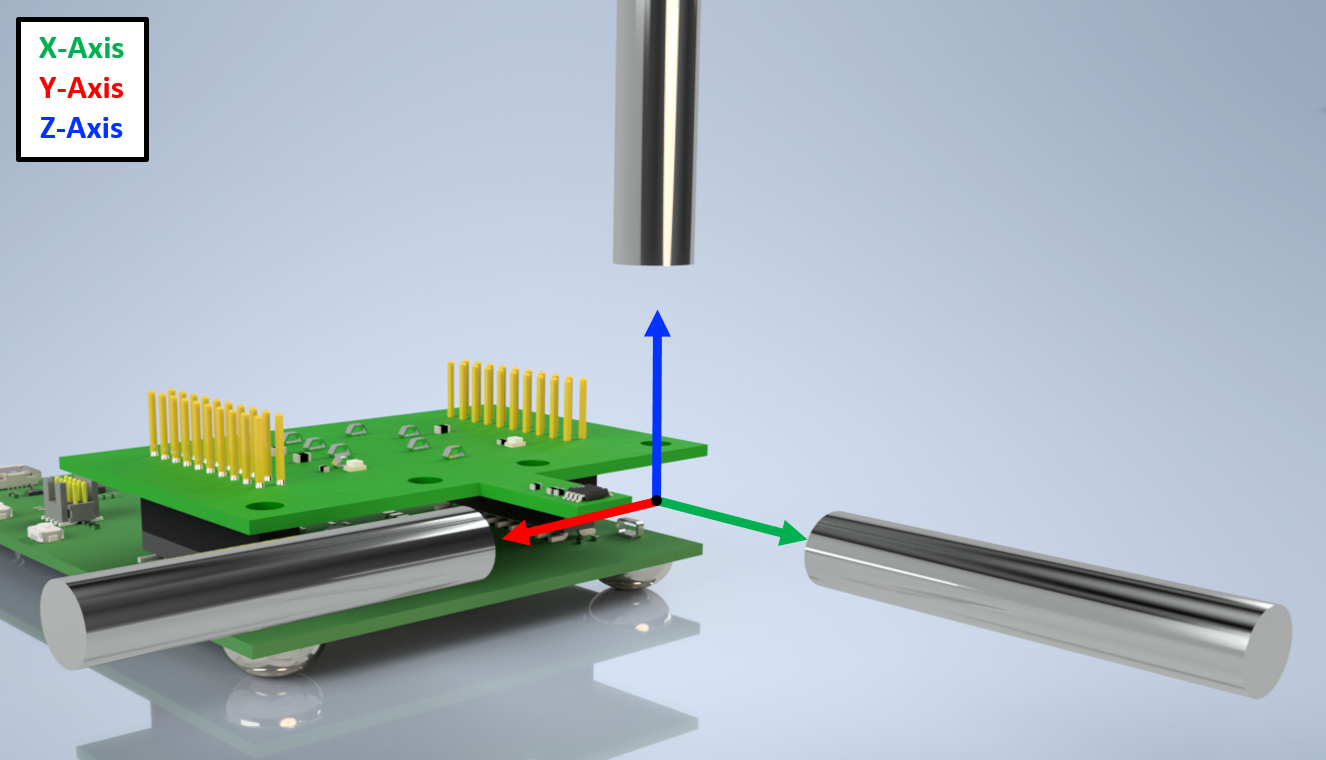

圖 7-2 TMAG5170 磁體靠近方向

該測試僅包含一個靠近數據集，因為就器件響應和 GUI 輸出而言，其他兩個軸相對相同。對于該測試，靠近軸是 X 軸，如圖 7-3 和圖 7-4 所示。第二個測試在 X, Y 平面上進行，以 45 度角靠近，如圖 7-4 所示。

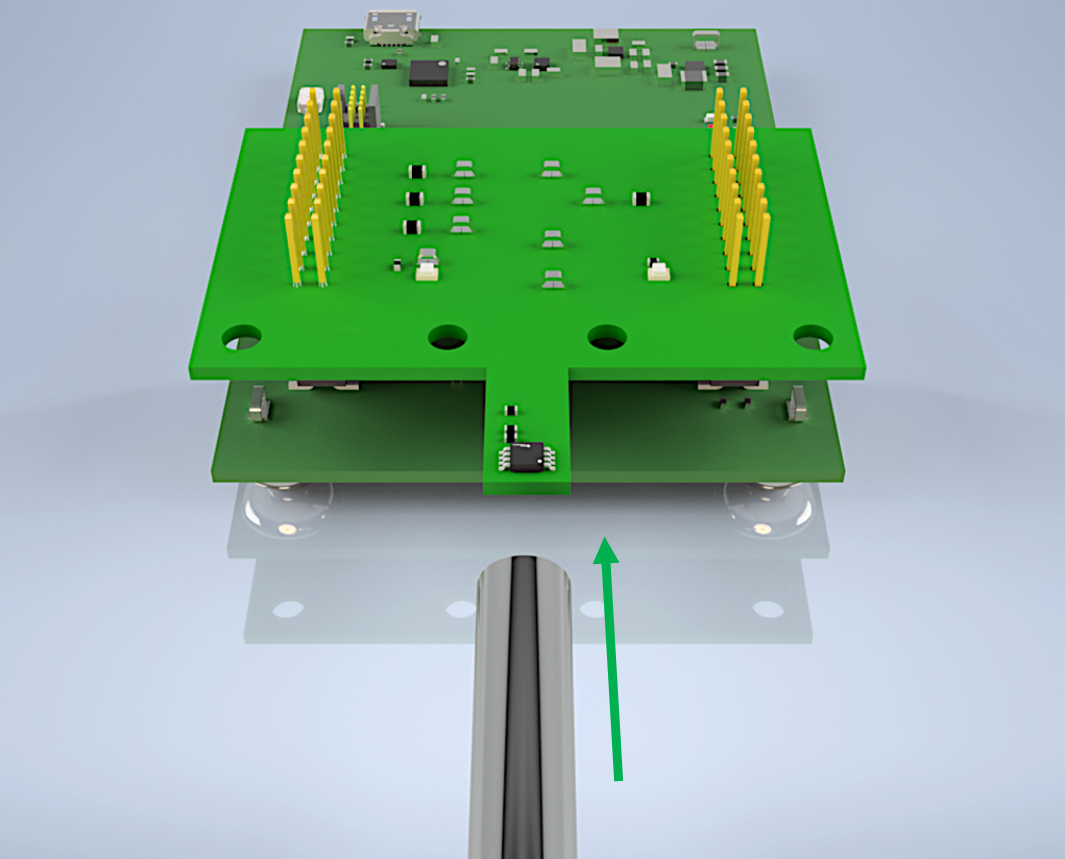

圖 7-3 TMAG5170 X 軸靠近

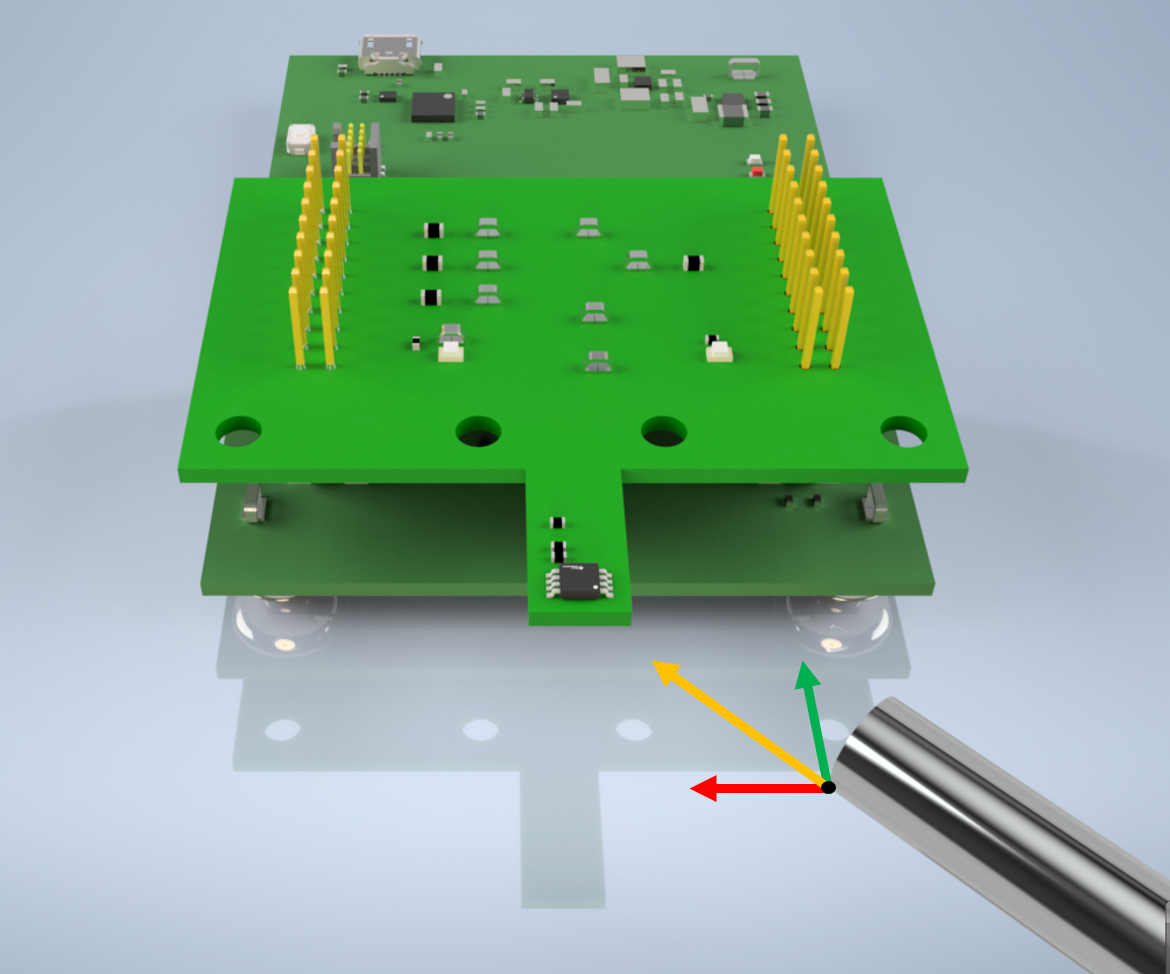

圖 7-4 TMAG5170 45 度角靠近
