ZHCABV5 October 2021 DRV5032 , TMAG5170 , TMAG5231 , TMAG5273
5.4 正面靠近結果
圖 5-4 顯示了 DRV5032 磁性檢測場的三維映射俯視圖。從該圖可以看出，相對于該器件，檢測到磁體的最大距離略小于 1 英寸。正如預期的那樣，由于測試中使用的磁體的磁化特性，中心有一個點沒有檢測到磁體。

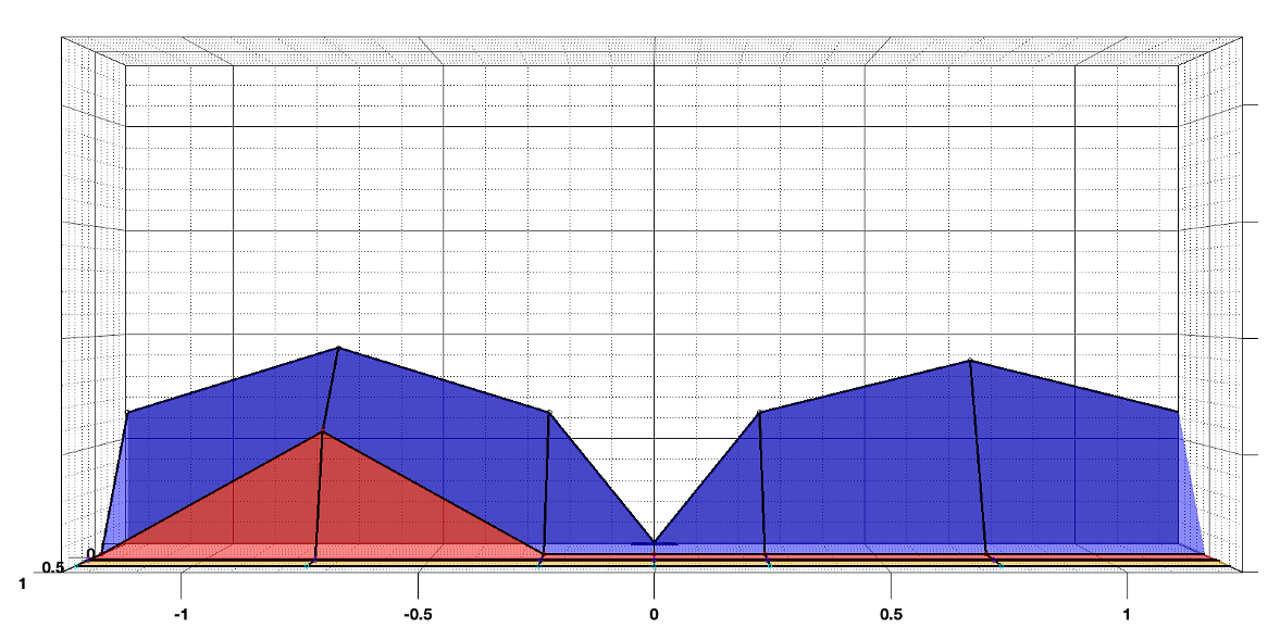

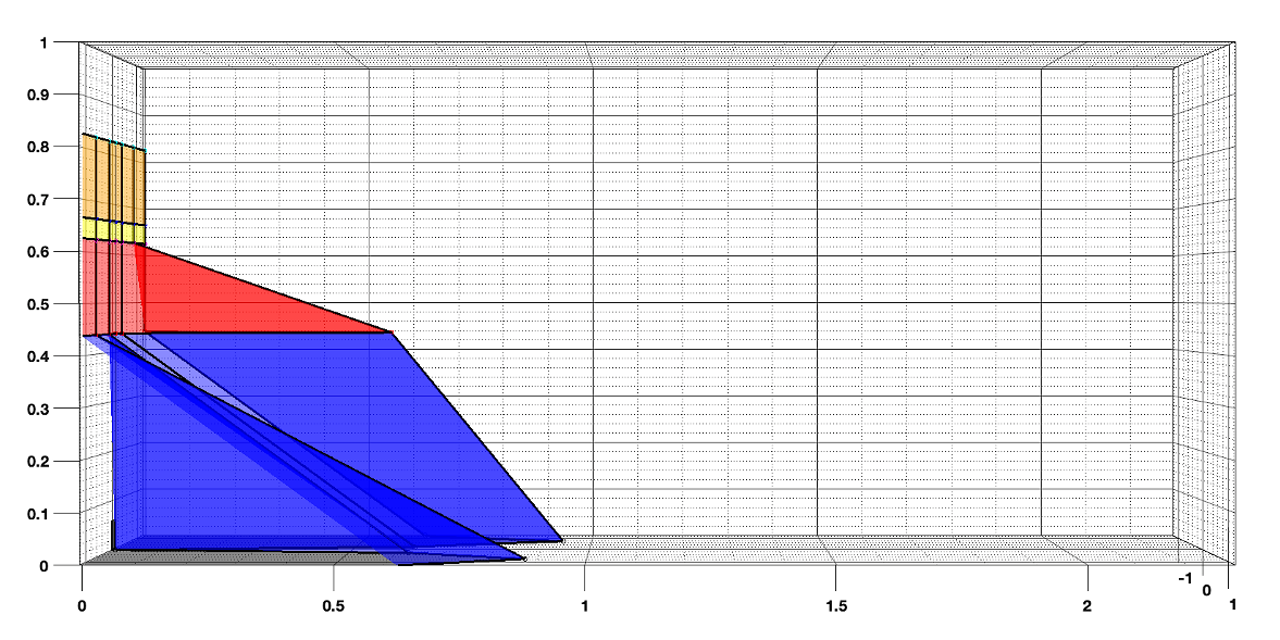

圖 5-4 DRV5032 正面靠近磁性檢測場：俯視圖圖 5-5 顯示了檢測場的側視圖（X,Z 平面）。這提供了有關檢測距離的更多詳細信息，現在增加了對可變高度節點的靈敏度。檢測高度在 DRV5032 上方約 0.45 英寸處急劇減小，在右側（面向器件正面）略高于 0.6 英寸時變得難以察覺。左側和右側之間的差異很可能是由于測試設置在絕對精度方面的限制而導致的。

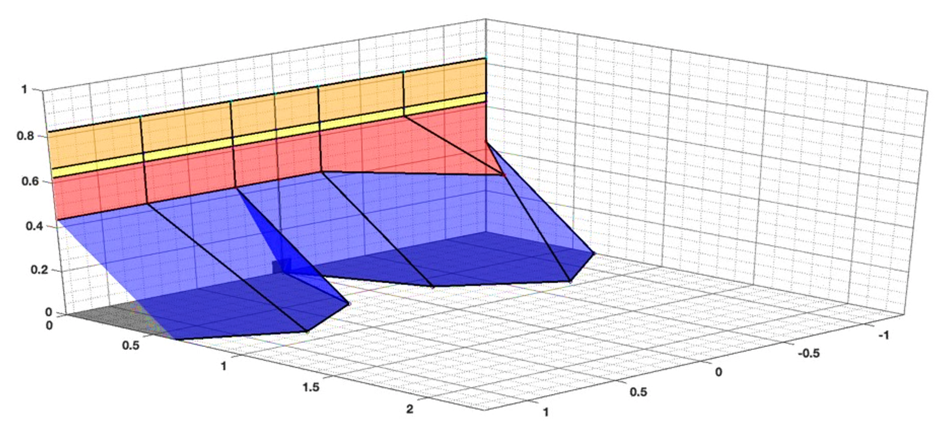

圖 5-5 DRV5032 正面靠近磁性檢測場：側視圖最后，圖 5-6 顯示了結果大圖快照的磁靈敏度的離軸視圖。上述的所有結果關鍵部分都顯示在該圖中。
圖 5-6 DRV5032 正面靠近磁性檢測場：離軸視圖
