5.5 側面靠近
對于側面靠近，圖 5-7 和圖 5-8 顯示了使用圖 5-6 中所示的靠近方式產生的檢測場。檢測場沿 X 軸非常對稱，最大檢測距離約為 0.75 英寸，距離軸的任一方向 0.25 英寸，檢測從該點向外逐漸減弱。

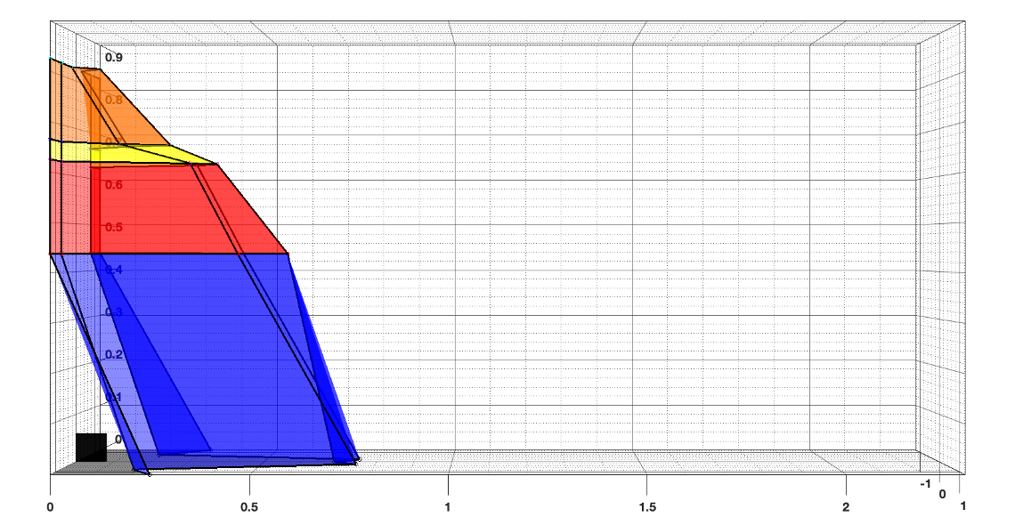

圖 5-7 DRV5032 側面靠近磁性檢測場結果：俯視圖

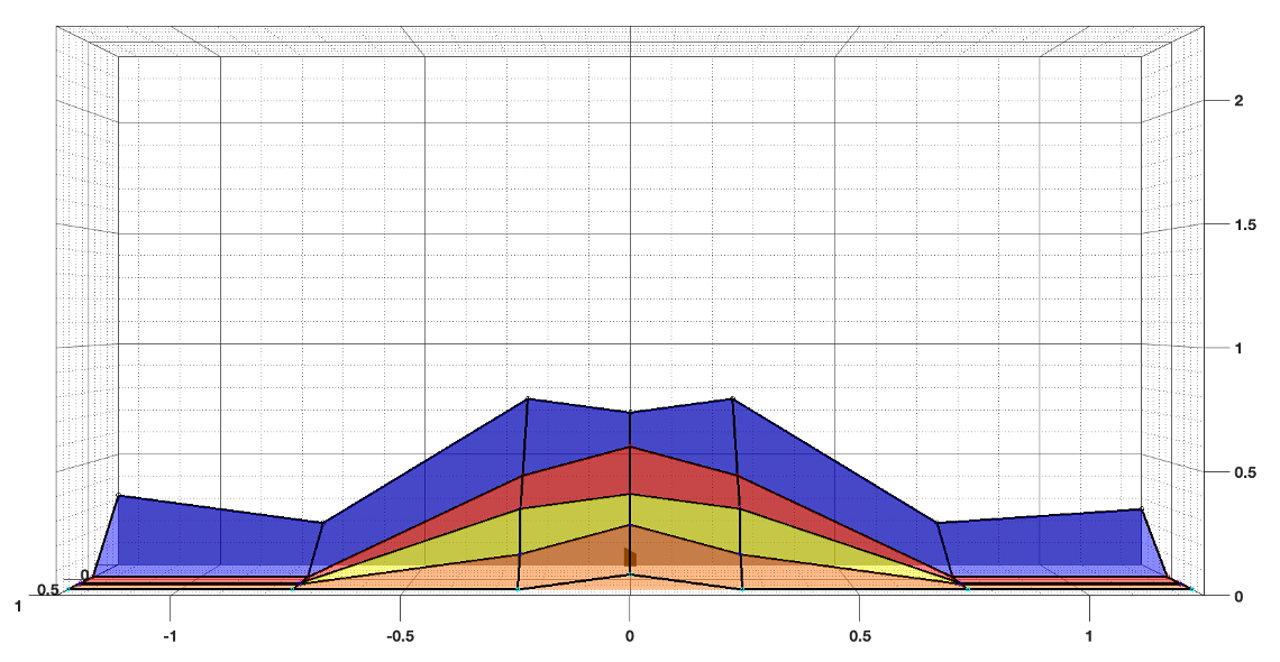

圖 5-8 DRV5032 側面靠近磁性檢測場結果：側視圖圖 5-9 顯示了 DRV5032 側面靠近場，以更好地顯示軸值和場形狀。Z 軸高度在器件上方 0.6 英寸處急劇下降，在大約 0.8 英寸后無法感知。

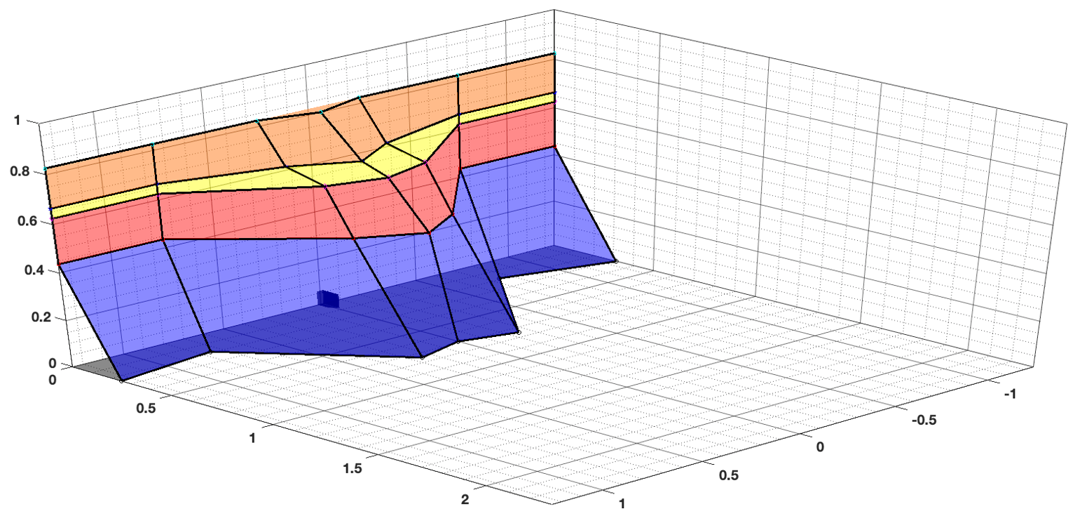

圖 5-9 DRV5032 側面靠近磁性檢測場結果：離軸視圖
