3 霍爾效應傳感器概述

與簧片開關不同，霍爾效應傳感器是也可用于檢測磁場的 IC 器件。德州儀器 (TI) 提供的一些霍爾效應傳感器（例如 TMAG5273 和 TMAG5170）甚至可以提供具有線性輸出的 3D 空間磁感應。其他霍爾效應傳感器會在于特定軸上檢測到磁場時提供二進制輸出，就像簧片開關一樣。如果我們使用 VCC 具有 1.8V 電源電壓且每秒采集 5 個樣本的 DRV5032，則平均電流消耗僅為 540nA，這為替代簧片開關提供了很好的低功耗選項。

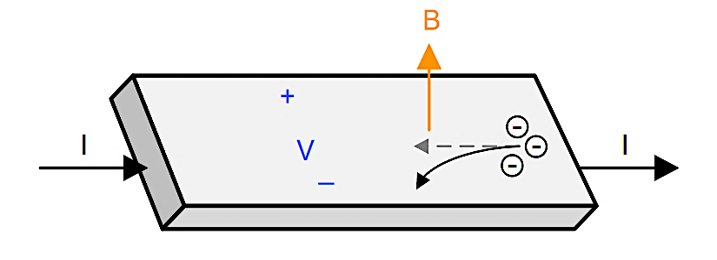

霍爾效應傳感器在存在磁場 (B) 的情況下檢測承載電流 (I) 的導體上產生的電壓差 (V)，如圖 3-1 所示。

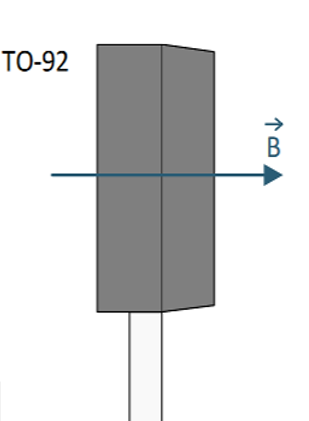

圖 3-1 霍爾效應傳感器工作原理和磁通方向

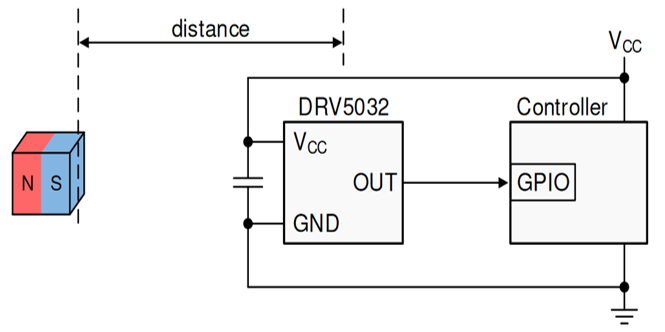

通過將該電物理特性集成到 IC 中，可以像使用簧片開關一樣檢測磁場。查看下面的 DRV5032 原理圖，我們會了解一個利用微控制器來檢測器件二進制輸出的應用示例。可通過產品的可用磁性閾值靈敏度變化來調整檢測距離。對于本文中包含的測試，我們使用采用 TO-92 封裝的全極 FB 版本器件。有關該器件的更多具體信息，請參閱 TI.com 上的 DRV5032 產品頁面。DRV5032 等霍爾效應開關適用于需要簡單的斷開 或閉合 狀態的應用。該器件的功耗也非常低，在每秒 5 個采樣周期的情況下功耗為納安級。這在設計工程師必須盡可能降低額外功耗的電池供電應用中尤其有用。圖 3-2 顯示了 DRV5032 的一個示例應用。

圖 3-2 DRV5032 應用示例

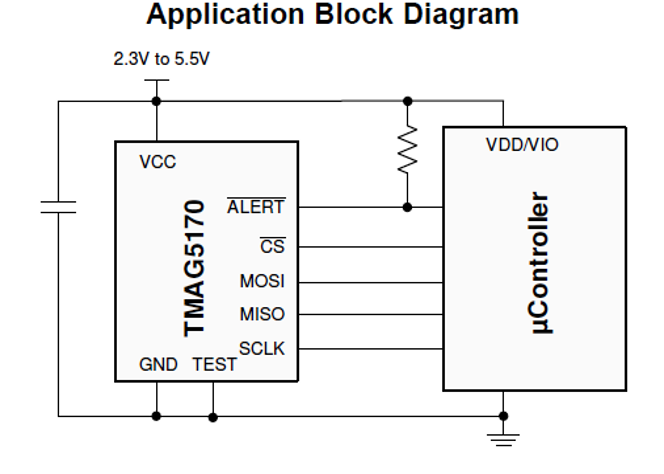

對于更詳細的檢測場景，另一個很好的選擇是線性 3D 霍爾效應傳感器，例如 TMAG5170（在本文檔中通篇用于測試）和 TMAG5273。這些器件更適合需要或首選 3 軸檢測的更高級的檢測方案。利用 3 軸器件，通過使用正常使用 的磁輸出作為活動的參考點，可以在全部三個平面上進行篡改檢測。如果器件的線性輸出（假設處于正常空閑狀態）顯示在任何時候都發生變化，則可以向器件所有者發送警報，告知他們傳感器已在該特定門窗上檢測到異常情況。圖 3-3 顯示了 TMAG5170 與配套主機 MCU 的示例應用。

圖 3-3 應用方框圖

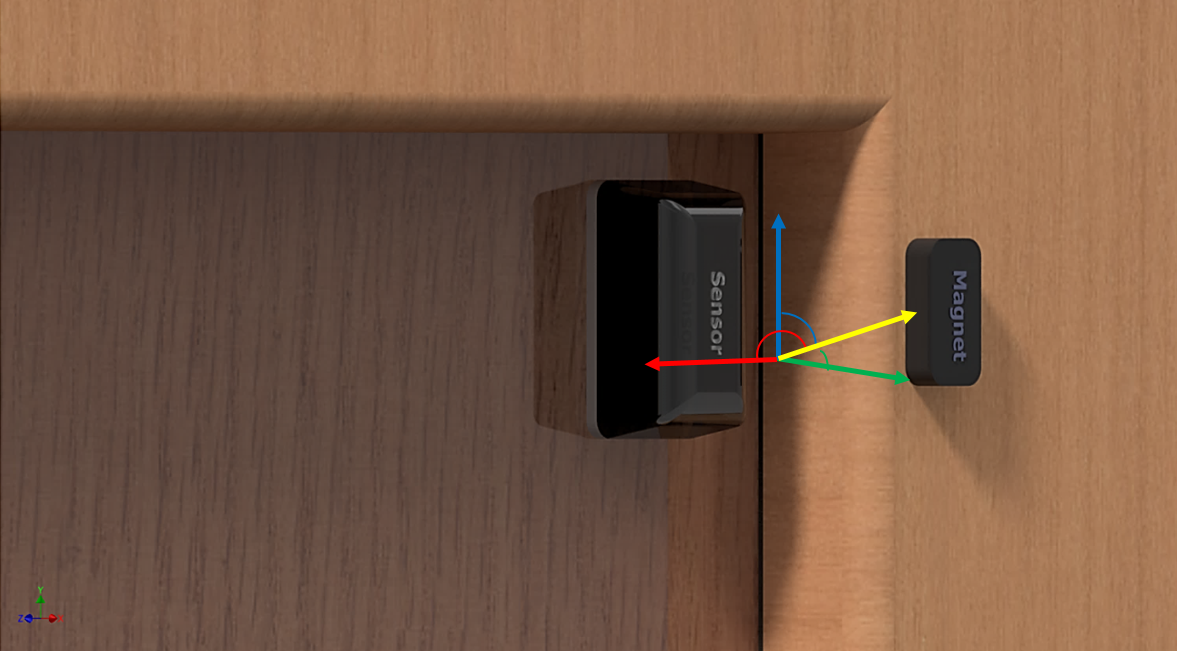

線性 3D 霍爾效應傳感器對于需要安裝變化（例如圖 3-4 所示的安裝位置）的傳感器而言也是很好的選擇。此處的門框相對于門本身向外凸出，從而在 X 軸和 Y 軸上都產生了一個增量距離。雖然簧片開關在此處仍然可以工作，但由于磁體的距離和方向，放置限制更為嚴格。3 軸 TMAG 器件能夠檢測到磁體的特殊位置，從而確定相對于門框增加的偏移。

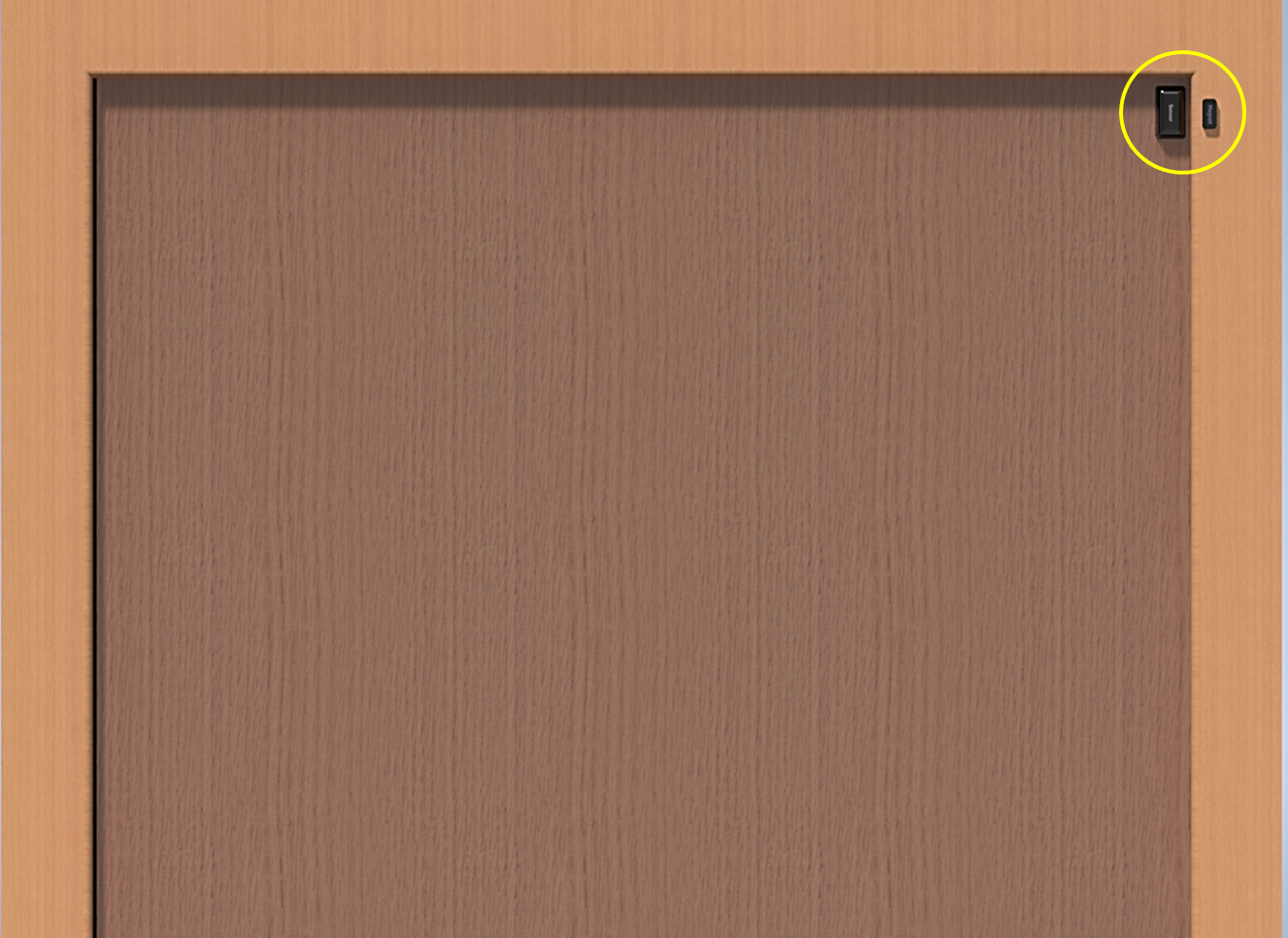

圖 3-4 典型的帶凸出門框的門裝式傳感器
