ZHCABV5 October 2021 DRV5032 , TMAG5170 , TMAG5231 , TMAG5273
7.4 TMAG5170 篡改敏感性測試結果
篡改以正交和平行兩種方式進行。圖 7-7 顯示了當篡改磁體進入器件檢測場時 TMAG5170 GUI 的輸出。在篡改磁體靠近之前，X 軸上的場強約為 1.75mT。第二個磁體的引入增加了 X 軸和 Y 軸上的場強，表明發生了篡改嘗試。

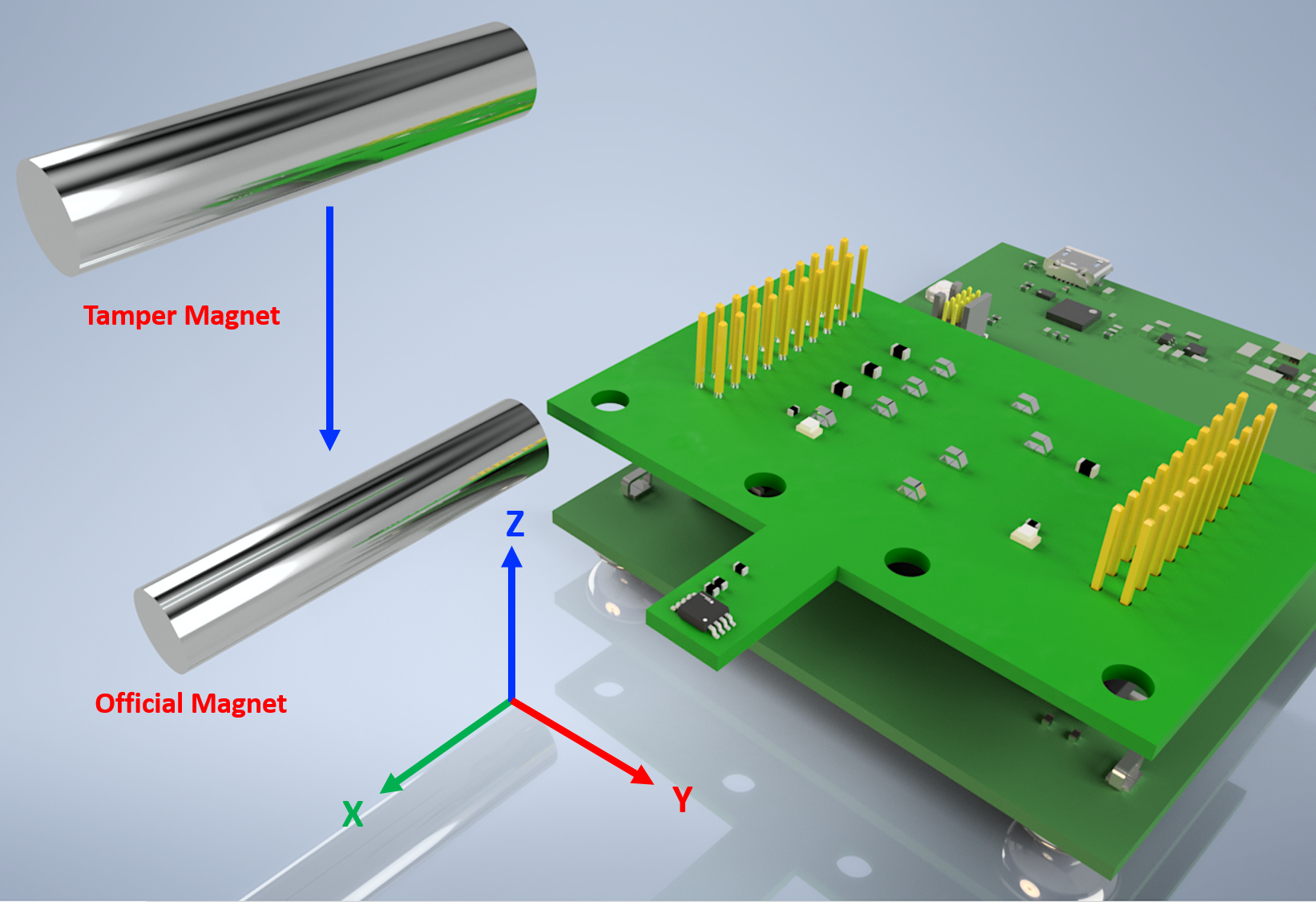

圖 7-7 TMAG5170 正交篡改測試設置

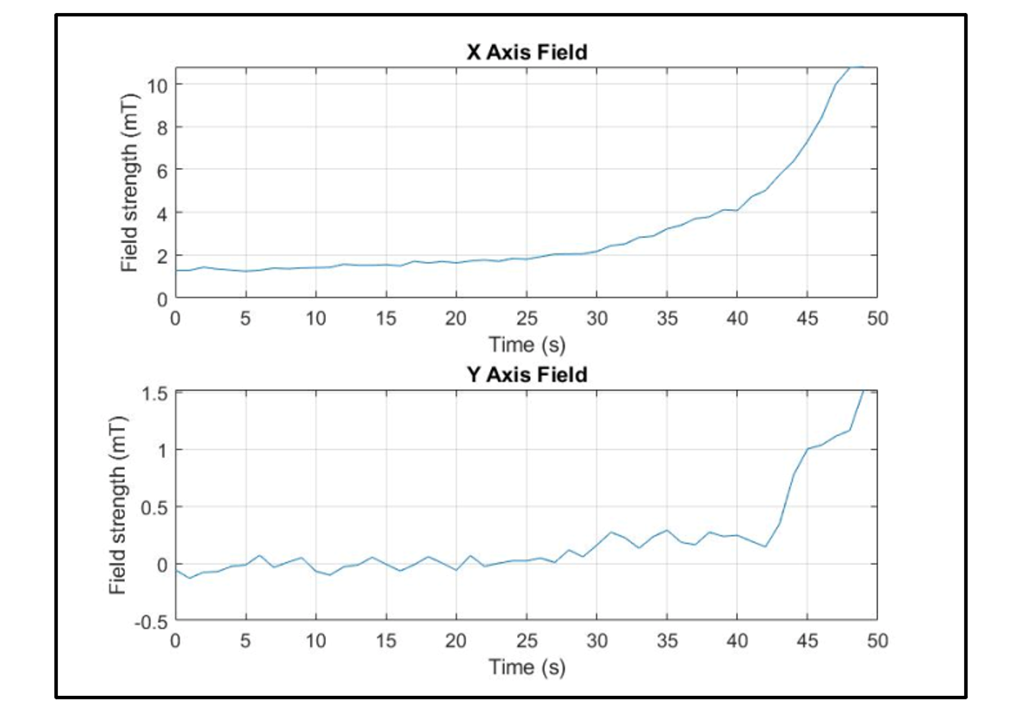

圖 7-8 TMAG5170 正交軸磁性檢測：結果再次完成篡改測試，這一次平行于真正的磁體。圖 7-9 顯示了當篡改磁體進入檢測范圍時 TMAG5170 產生的響應。在篡改磁體開始靠近之前，X 軸場強約為 1.1mT。一旦篡改磁體靠近，就可以在 Z 軸上看到篡改嘗試的證據，由于存在額外的磁場，X 軸上的場強再次增加。

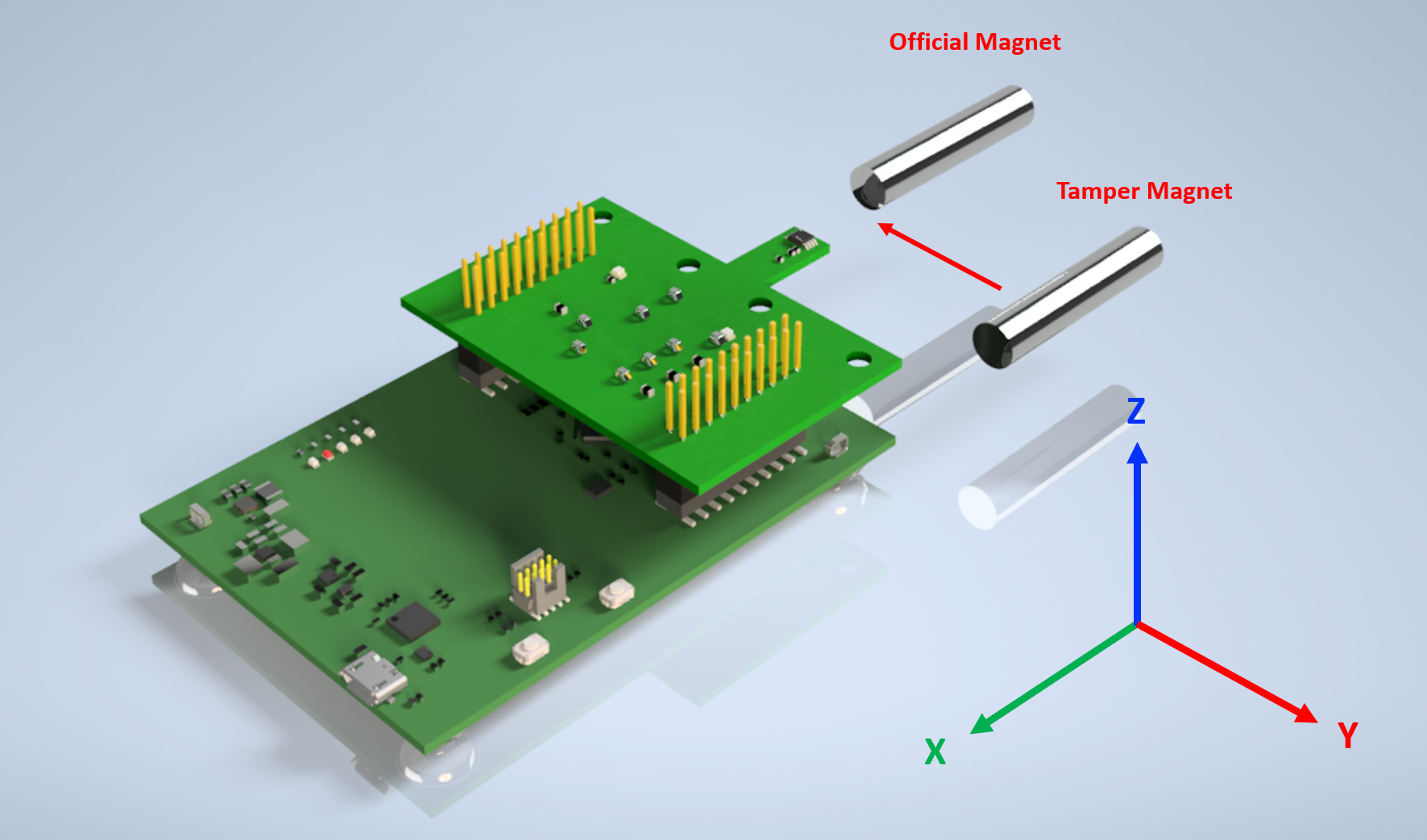

圖 7-9 TMAG5170 平行篡改測試：設置

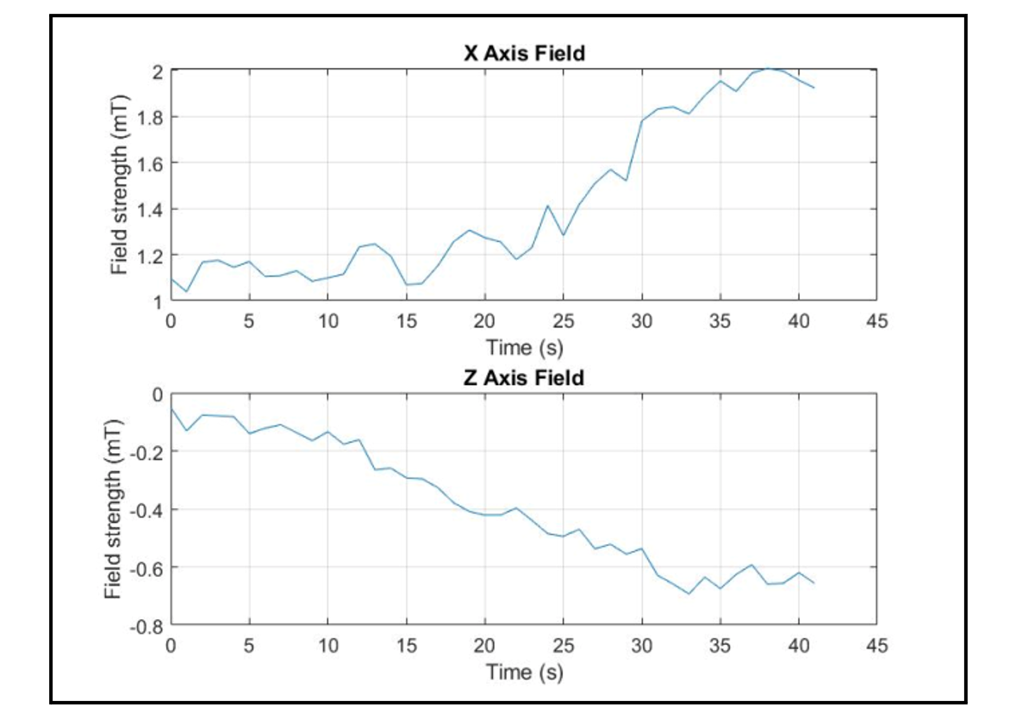

圖 7-10 TMAG5170 平行篡改測試：結果
