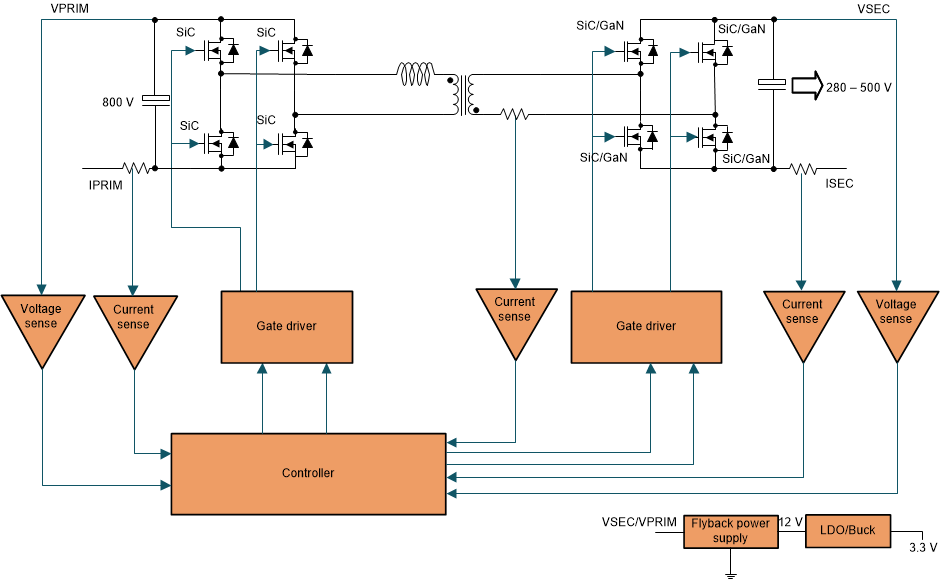

#GUID-8FDF3D4E-4AE8-4A73-8793-5F4D84E01FD2 展示了雙有源橋 轉換器的基本拓?fù)?。它由全橋組成，其中初級側和次級側的有源開關由高頻變壓器連接在一起。由于其中一個電橋中固有的滯后電流，電流使一個電橋（例如次級側）和初級側某些開關的輸出電容放電，從而使 ZVS 導通。除此之外，這種無損電容緩沖器還可在開關上使用，以便減少關斷損耗。該轉換器的主要優勢在于其固有的雙向功能，這是通過控制兩個電橋之間的相位角實現的，并且其模塊化允許其擴展到更高的功率級別。

DAB 的控制范圍從簡單（或單相移調制）到復雜（擴展、雙和三相移調制）。此拓?fù)淇捎糜谕ㄟ^單相移調制覆蓋廣泛的電池電壓變化，但變壓器中的循環電流會增加，從而顯著降低效率。但是，借助三相移等高級調制方案，轉換器理論上可以在整個工作范圍內實現 ZVS。對于此拓?fù)?，變壓?KVA 額定值的輸出功率利用率很高。對于該轉換器，處理紋波電流所需的輸出電容也很低。該轉換器具有相對較少的器件數量、軟開關換向、低成本和高效率，適用于功率密度、成本、重量、隔離和可靠性是關鍵因素的應用。另一個限制特性是，轉換器通常需要一個附加勻場電感器，這是 ZVS 運行所必需的，它會使轉換器變得笨重并會影響功率密度。適用于 3 級電動汽車充電站的雙向雙有源電橋參考設計 TI 參考設計包含有關該轉換器實現的詳細信息。
