#GUID-637E77E9-9095-43D4-BE48-A8C685193CBE 展示了相移全橋轉換器的基本拓?fù)?。相移全橋?qū)儆?em class="ph i">雙有源電橋 轉換器系列，其中次級上的有源開關替換為二極管。因此，它只允許單向功率傳輸。相移全橋直流/直流電源轉換器 TI 參考設計包含有關此轉換器實施的詳細信息。

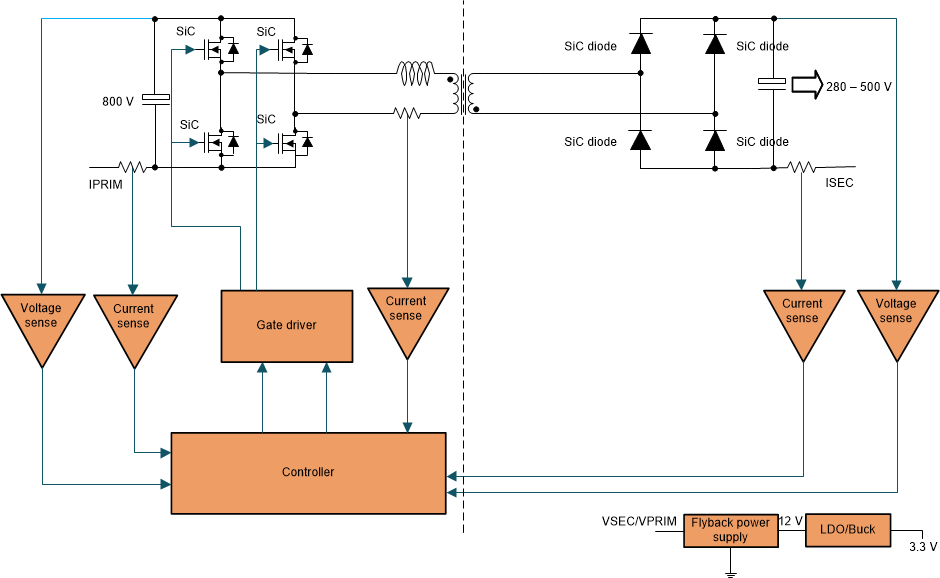

圖 4-1 相移全橋.

通過改變初級電橋開關橋臂之間的相位來控制初級和次級之間的功率傳輸。因此，一個橋臂可實現 ZVS 導通，而另一個橋臂可實現低電壓導通，從而更大程度地降低損耗。次級上的無源二極管可能會經歷硬開關，并導致更多的傳導損耗，從而降低該轉換器的效率。該轉換器在輕負載條件下會出現非 ZVS 導通損耗，而在非 ZVS 關斷時會出現非 ZVS 導通損耗。通常，突發運行模式用于在輕負載條件下維持 ZVS。該轉換器也是模塊化的，可以并聯以在電動汽車充電站中獲得更高的功率吞吐量。在 PSFB 中，抖動可輕松實現以減少傳導 EMI 信號。此拓?fù)湫枰粋€(gè)直流阻斷電容器，來阻止在電壓模式控制中使變壓器飽和的直流電壓偏移。該轉換器通常需要一個額外的勻場電感器，這是 ZVS 運行所必需的，它會使轉換器變得笨重并會影響功率密度。
