#GUID-BD428CC3-4DF1-4FE2-BFAB-DD8300880918 所示為 3L T 型轉換器的基本拓?fù)?。傳統的兩級電壓源轉換器 (VSC) 拓?fù)渫ㄟ^有源雙向開關擴展到直流鏈路中點。對于 800V 直流鏈路電壓，每個相位上的高側和低側通常使用 1200V IGBT/二極管來實現，因?yàn)楸仨氉钄嗳妷?。不同的是，直流鏈路中點的雙向開關只能阻斷一半的電壓。它可以通過具有較低額定電壓的器件來實現，例如兩個包含反向并聯二極管的 600V IGBT。由于阻斷電壓降低，中間開關的開關損耗超低，而且傳導損耗可接受。與之前討論的三級 NPC 拓?fù)洳煌?，沒有器件串聯連接必須阻斷整個直流鏈路電壓。對于 NPC 拓?fù)?，通常省略從?(P) 電平直接轉換到負 (N) 直流鏈路電壓電平，反之亦然，因?yàn)楫?dāng)兩個串聯的 FET 同時關斷時，瞬態情況下可能會阻止不均勻的電壓份額。這種不良影響在 T 型拓?fù)渲胁粫l(fā)生。沒有必要實現可防止此類轉換的低級例程，也沒有必要確保串聯 IGBT 之間的瞬態電壓平衡。使用單個 1200V 器件阻斷完整直流鏈路電壓的另一個額外好處是減少了導通損耗。每當輸出連接到 (P) 或 (N) 時，僅出現一個器件的正向壓降，這與兩個器件始終串聯的 NPC 拓?fù)湎喾础?dǎo)通損耗顯著降低，因此即使在低開關頻率下，T 型也是一個有趣的選擇。

總體而言，與 NPC 相比，導通損耗要低得多，但由于器件阻止了完整的直流鏈路電壓，因此開關損耗很高。與 NPC 拓?fù)湎啾龋?shù)量有限，并且與 Vienna 整流器和兩級 PFC 相比，效率、功率密度和雙向運行能力更好，因此 T 型整流器非常適合頻率高達 50kHz（超過此頻率時，NPC 性能更好）的應用。此拓?fù)涞娜秉c(diǎn)之一是高電壓阻斷 FET 上的高峰值電壓應力較高。最后，與其他拓?fù)漕愃疲簿哂辛己玫?THD 性能，因此在輸入端不需要笨重的電感器。TI 的三級三相 SiC 交流/直流轉換器參考設計包含有關實現該轉換器的詳細信息。

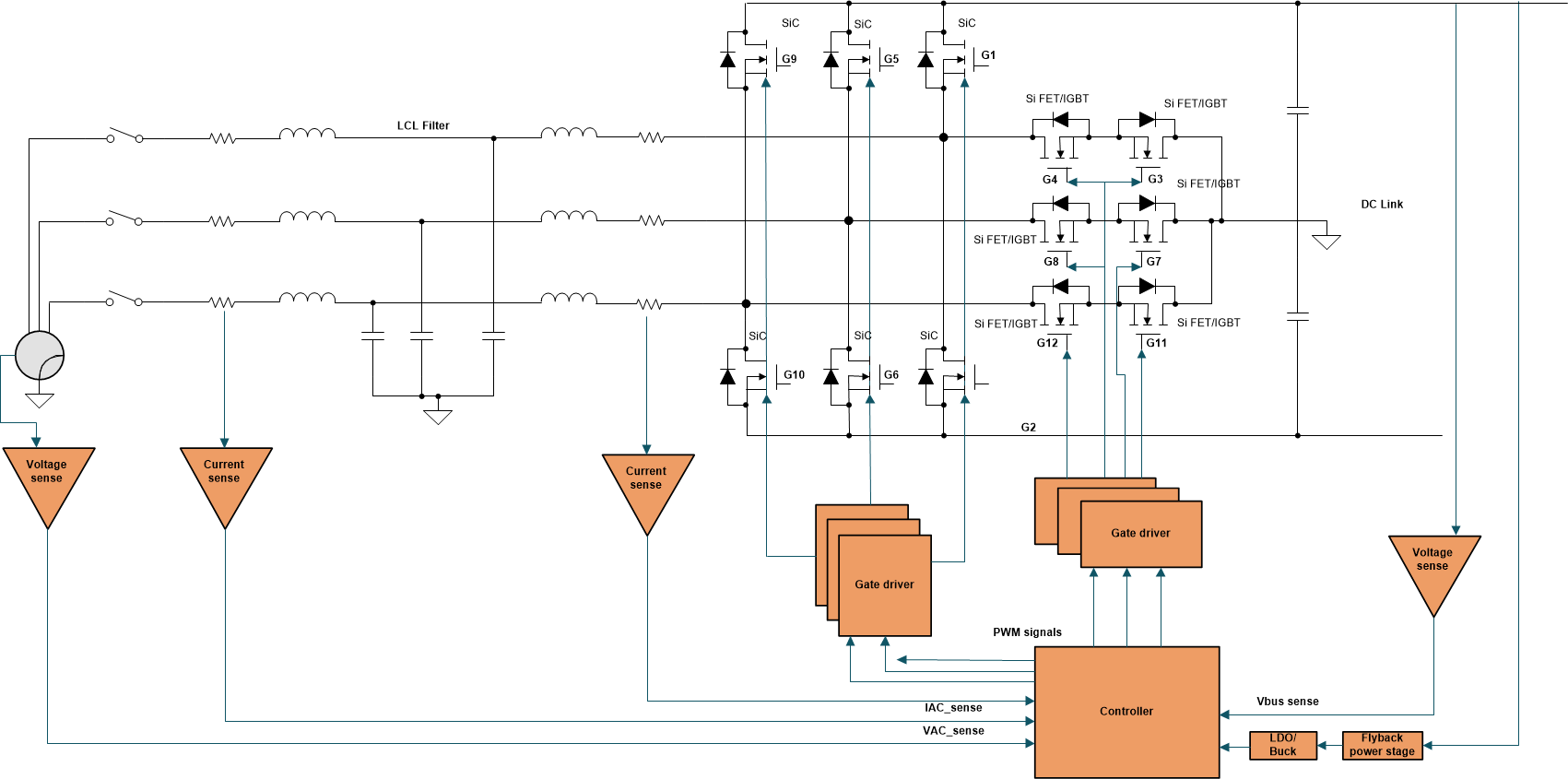

圖 3-8 三相三級 T 型 PFC.
