2.1 快速直流充電器中的功率級

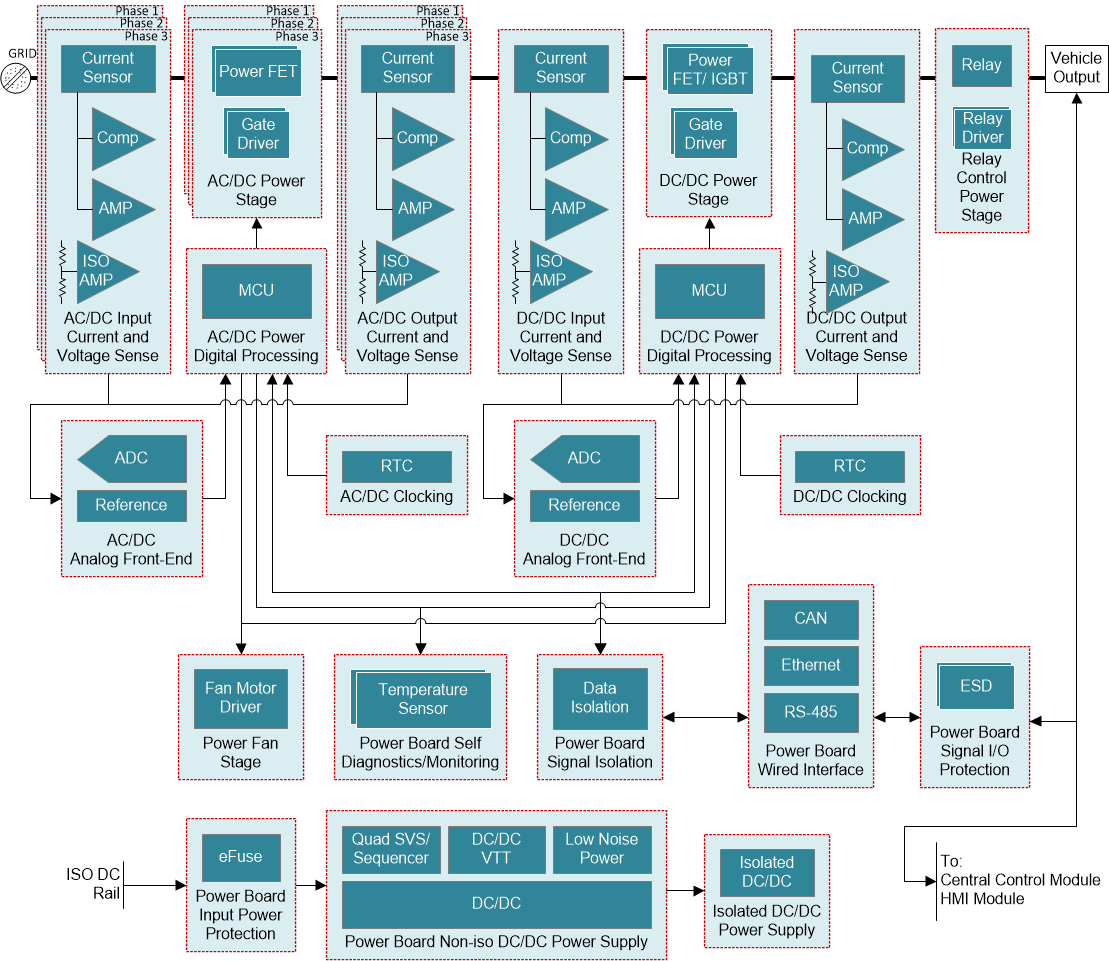

#GUID-DB5D3F95-8A9F-4EF1-BB68-5F5A84C5039E 展示了 TI 的電動汽車充電站電源模塊 網頁上提供的電動汽車充電站電源模塊的系統級方框圖。輸入側有三相交流電源，連接到交流/直流功率級。該塊將傳入的交流電壓轉換為約 800V 的固定直流電壓。該電壓用作直流/直流功率級的輸入，直流/直流功率級處理功率并直接與電動汽車上的電池連接。
圖 2-1 電動汽車充電站電源模塊的 EERD. 驅動功率級 MOSFET 的柵極驅動器也構成功率級的一部分。除了功率級，電流和電壓檢測塊還可用于兩級的輸入和輸出。這主要用于控制、監控和保護目的。每個功率級都有一個獨立的控制器，該控制器負責處理模擬信號并提供快速控制操作。除此之外，還有不同的溫度檢測模塊、CAN、以太網和 RS-485 接口模塊以及隔離式和非隔離式直流/直流轉換器，為風扇等輔助電路供電，以便冷卻散熱器、隔離式放大器等。本應用報告的其余部分重點介紹了如何為交流/直流和直流/直流電源轉換級選擇拓撲。
