3.2 單相中性點鉗位 PFC

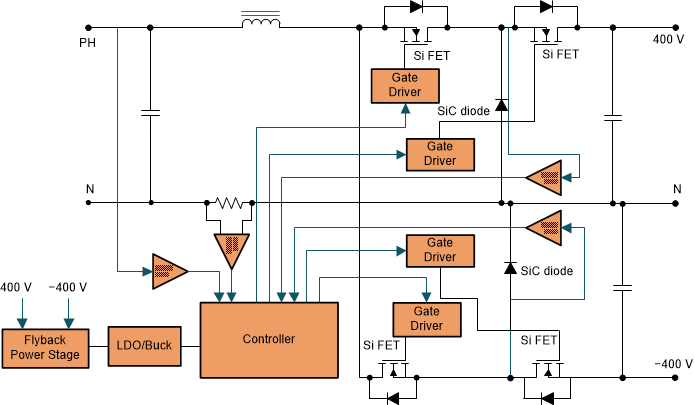

#GUID-63559D3E-0165-4F69-B069-4C472CDC4D62 展示了電動汽車充電站中的典型中性點鉗位 PFC 拓撲。
圖 3-3 中性點鉗位 PFC. 與傳統的兩電平轉換器相比，這種拓撲結構具有多項優勢。第一款多電平轉換器不僅可以生成失真極低的輸出電壓，還可以在電源開關上產生較低電壓的情況下降低 dv/dt 應力；因此，可以減少電磁兼容性 (EMC) 問題。其次，多級轉換器可以以低失真消耗輸入電流，因此它們具有更好的總諧波失真性能，并且需要體積更小的輸入電感器。此拓撲的多級特性可利用更具成本效益的 MOSFET，從而進一步降低設計成本。當需要非常高的效率和功率密度時，GaN/SiC 可用于此拓撲。最后，有源開關可實現轉換器的雙向運行。一個特殊的缺點是所需功率半導體開關數量更大。盡管多級轉換器中可以使用額定電壓較低的開關，但每個開關都需要一個隔離式柵極驅動電路，這種電路成本高昂且難以設計。
