3.3 三相兩級 PFC
#GUID-E5550952-B275-4491-A1A9-CCA9E639BA0F 展示了兩級三相 PFC 的典型配置。六開關升壓型整流器具有非常簡單的電路拓?fù)浜鸵子诳刂频奶匦浴Ｋ兄趯崿F(xiàn)雙向功率流，并可實現具有合理效率的高功率因數。

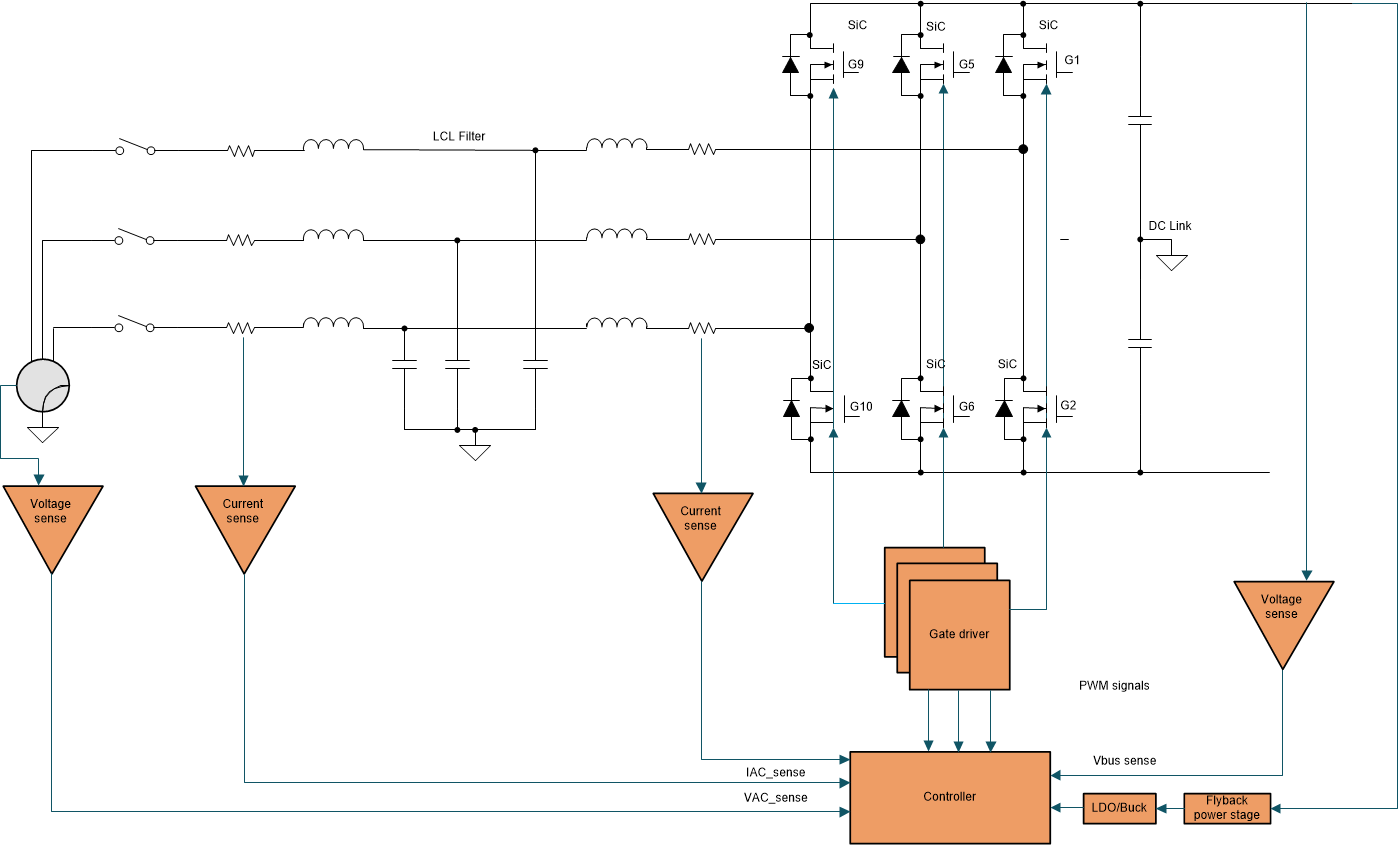

圖 3-4 兩級 PFC. 由于此拓?fù)涫且环N兩級拓?fù)?，因此需要高電壓阻斷開關來阻斷整個直流鏈路電壓。例如，在 800V 直流鏈路電壓應用中，功率級需要 1200V 額定阻斷容量的碳化硅 (SiC)。此拓?fù)涞娜秉c之一是濾波電感器體積龐大，它需要將輸入電流 THD 調節到較低的值。因此，與GUID-31351164-2355-4EA5-922D-A057AC98658C.html、GUID-2B719E84-E67E-4235-ADD3-F69D61121099.html和GUID-99696604-40E6-4E60-A42C-4CDE0E4BF8A6.html 中記錄的其他競爭三級拓?fù)湎啾龋β拭芏容^低。此外，器件上的峰值電壓應力非常高，這會影響功率級中使用的半導體和其他無源器件的長期可靠性。最后，與其他熱門的多級 PFC 拓?fù)湎啾?，轉換器的電磁干擾 (EMI) 性能要低得多。
