2 多軸傳感器的優勢
一種將所討論的與一維 (1D) 傳感器相關的挑戰降至最低的新方法是將多個靈敏度軸集成到單個器件中。在前面的示例中，在每個傳感器上僅觀察到磁場的一個分量。

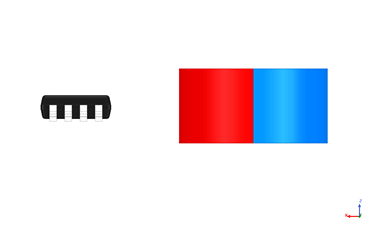

圖 2-1 平面中的 3D 傳感器如果一個傳感器要在最初檢查的同一位置捕獲 B 場矢量的 X、Y 和 Z 分量，我們可以減少器件數量并解決與機械裝配相關的不確定性。在與 1D 案例中探討的相同距離處僅使用一個這樣的傳感器時，我們可以觀察到圖 2-2 所示的磁場。

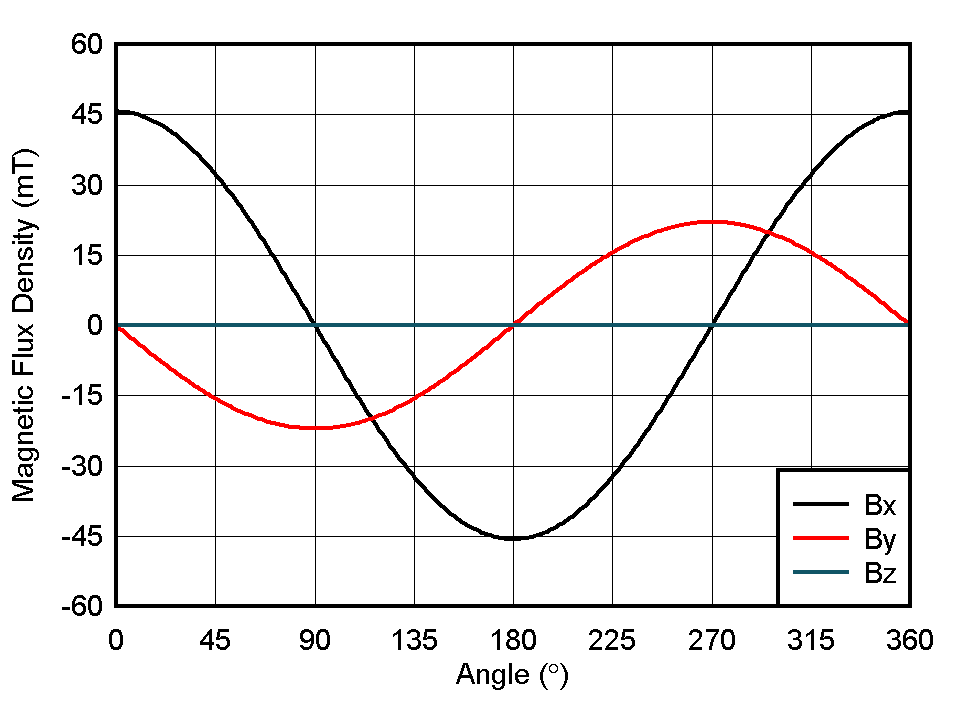

圖 2-2 3D 平面內傳感器的磁通密度與角度之間的關系請注意，在該位置，X 和 Y 分量仍然共享正弦和余弦關系。由于傳感器位置與磁體完全對齊，因此 Z 分量保持為零。鑒于 X 和 Y 輸入之間的自然 90o 相移，具有全部三個靈敏度軸的傳感器（例如 TMAG5170）非常適合檢測旋轉磁體的角度位置，無論封裝方向如何都是如此?；蛘?，TMAG5170D-Q1 是 TMAG5170 的雙芯片版本，可在系統需要冗余時使用。
如圖所示，峰值大小不相等，我們討論過這是雙傳感器方法中的一個重要誤差源。幸運的是，TMAG5170 器件提供了一種簡單的解決方案來實現峰值匹配，本文檔對此進行了詳細探討。
