ZHCACL7A january 2021 – april 2023 TMAG5170 , TMAG5170-Q1 , TMAG5170D-Q1 , TMAG5173-Q1 , TMAG5273
2.4 篡改和雜散磁場檢測
多軸靈敏度的另一個好處是可以實現篡改和雜散磁場檢測。再次考慮在同軸放置中生成的輸出。
圖 2-11 3D 平面內傳感器的磁通密度與角度之間的關系在這種情況下，請注意雖然角度計算是可能的并且只需要 X 和 Y 軸，但在 Z 方向上的該位置沒有產生輸入。TMAG5170 允許用戶同時監控全部三個軸，因此在采用該配置時，Z 軸上的任何輸入都可以指示來自外部源的磁場。
此外，TMAG5170 允許用戶以編程方式為將觸發 ALRT 引腳輸出的任何軸設置閾值?？梢栽O(shè)置高閾值和低閾值，如圖 2-12 所示。

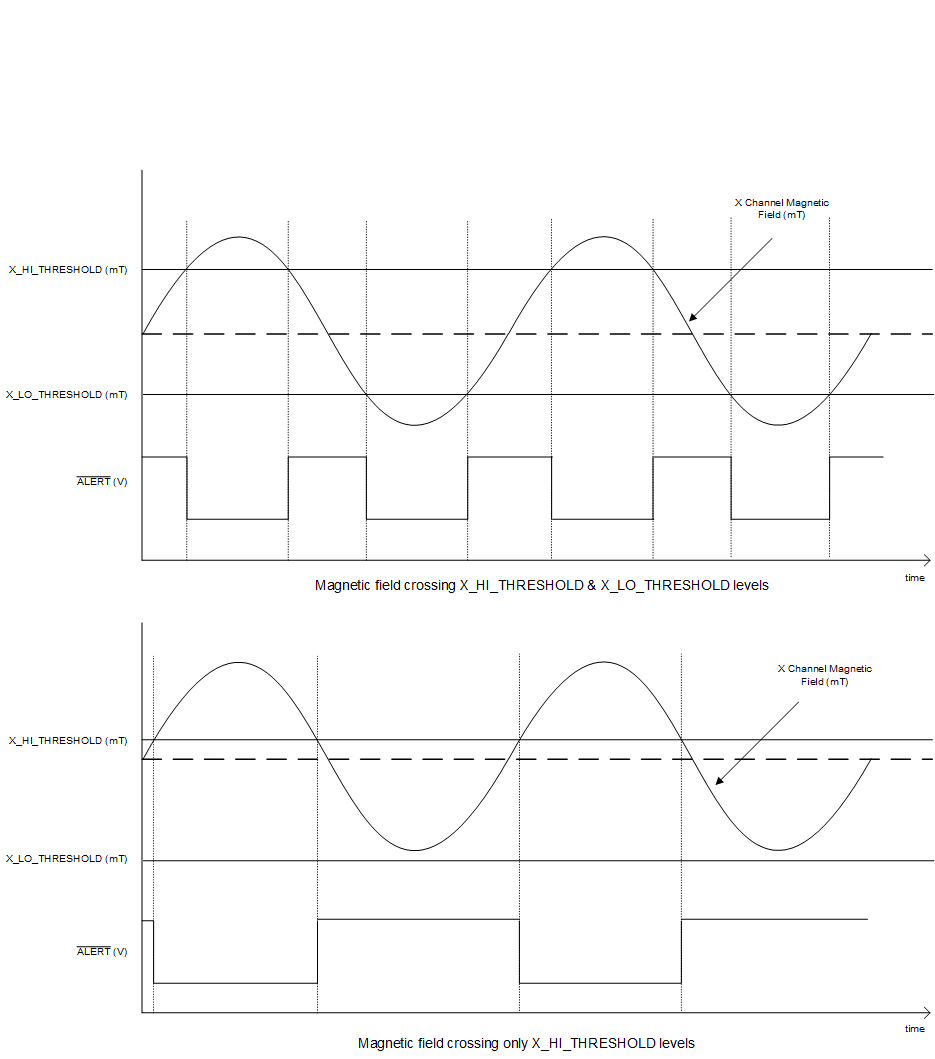

圖 2-12 TMAG5170 磁性開關模式不僅可以在未使用的軸上設置觸發器，還可以使用預期信號設置有關可接受輸入的限值?？梢允褂蒙舷藓拖孪迣?duì)每個軸進行單獨編程。這樣，該器件可配置為針對任何不應超過的磁輸入將操作限制在固定的操作窗口。
將該功能添加到任何測量中有助于提供安全監控，從而通知控制器何時采取措施以防止操作發生錯誤的輸入。
