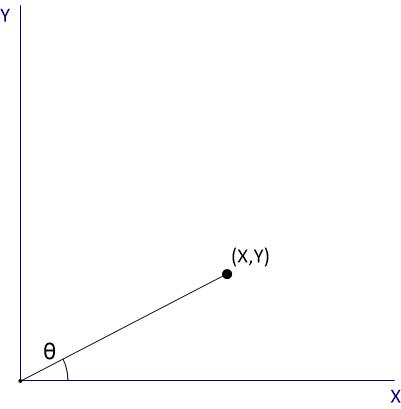

CORDIC（即坐標旋轉數字計算器）為數字系統使用坐標數據計算角度提供了一種快速有效的方法。該算法通過執行二進制搜索以圍繞原點旋轉一個點，直到生成的矢量位于單個軸上，從而快速近似計算角度。由于坐標輸入以迭代階躍旋轉，因此可以通過所有階躍的總和來估算起始角度。完成這些旋轉后產生的結束位置也將產生輸入矢量的大小。當與多軸霍爾效應傳感器的輸出一起使用時，該算法被證明是快速且精確的角度計算的極佳選擇?？紤]圖 2-8 中的點。

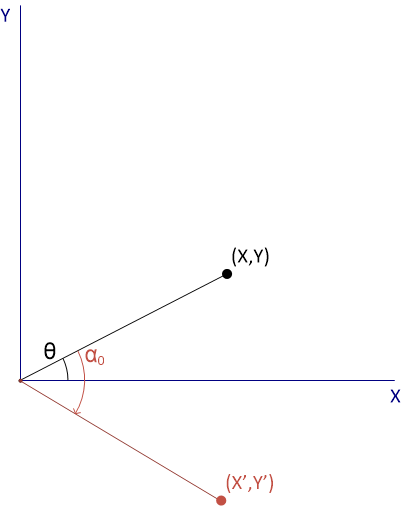

如果將該點順時針旋轉 45°（表示為 α₀），則新生成的矢量將離開第一象限，如圖 2-9 所示。

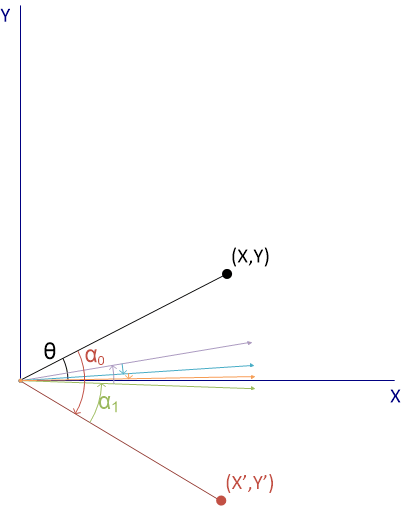

由于目標是將矢量與 X 軸對齊，因此在下一個階躍中必須逆時針調整旋轉方向。在下一次迭代中，坐標將逆時針旋轉 22.5° (α₁)。此處的結果不會產生象限變化，因此旋轉方向會繼續沿此方向。此過程繼續進行，添加和減去角度階躍并更改旋轉方向，直到結果與 X 軸對齊。如圖 2-10 所示，5 次迭代后的近似角度約為 19.69°。

在方程式 1 中的矩陣乘法之后描述了在空間中旋轉坐標點的代數過程。

如果從結果乘積中分解出 cos(α) 因子，那么我們將得到公式 4 和 5：

隨著算法的進行，我們必須確定旋轉的方向。如果我們選擇逆時針旋轉，結果將產生公式 6 和 7：

請注意，此處唯一的區別是每個公式中的運算是反轉的。因此，我們可以通過檢查操作符號輕松確定旋轉方向。該旋轉可以由一個可選值表示，我們將其表示為 d。

此時，一些近似值可簡化角度計算。如果 cos(α) 被完全移除，檢查結果將顯示已創建一個新矢量，該矢量旋轉了正確的角度但大小大于原始矢量。該因子實際上是一個標量，用于將生成的矢量歸一化為循環的每個階躍的正確大小。標量值由旋轉角度決定，可使用預先確定的階躍大小針對每個階躍輕松計算。

如果對每個角度轉換使用固定次數的迭代，則每個矢量轉換的累積乘積將始終產生恒定的最終標量 m。因此，在例程中可以忽略 cos(α) 的值。相反，最終的大小結果可以按 m 縮放一次。假設使用算法的十次迭代（0 至 9），則 m 的結果值如公式方程式 9 所示。

此外，我們可以注意到 tan(α) 接近于 2^-n 的值。如果將正切計算替換為乘以 2 的冪，則該算法的實現將變得更加簡單?？紤]以下值表：

由于此替換的結果角度大于或等于真正二分搜索中使用的預期階躍值，因此新的角度階躍大小仍將能夠收斂。雖然可能需要一兩次以上的迭代才能達到相同的精度，但我們獲得了用固定的向右移位操作替代正切值查找表的好處。

對算法進行這些修改后，我們得到方程式 11 至方程式 14，可以迭代使用這些公式來確定任何二維矢量的角度和大小。

請注意，該方法僅使用了少數幾次循環，為快速計算提供了一種簡潔的解決方案。集成了 CORDIC 引擎的器件（例如 TMAG5170）能夠快速解析角度計算并將其作為輸出提供，而不會對整體轉換時序產生任何重大影響。
