ZHCACL7A january 2021 – april 2023 TMAG5170 , TMAG5170-Q1 , TMAG5170D-Q1 , TMAG5173-Q1 , TMAG5273
1.1 使用一維傳感器進行角度測量
使用旋轉磁體進行角度測量的傳統方法是利用兩個線性霍爾效應傳感器，這兩個傳感器與徑向圓柱體磁體位于同一平面內，相隔 90o。

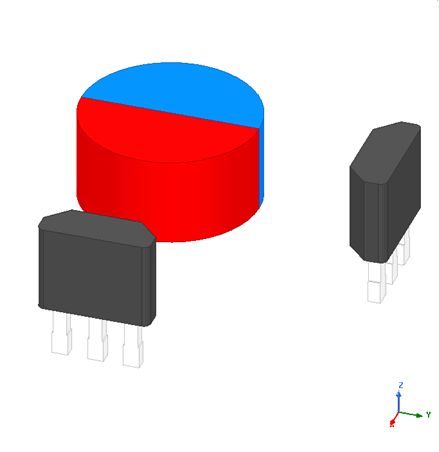

圖 1-1 雙傳感器角度測量標準霍爾效應傳感器只能檢測垂直于器件表面的磁通密度或 B 場分量。在采用圖 1-1 中的配置時，每個傳感器僅檢測 B 場的一部分，該部分沿一個軸從磁體中心沿徑向向外指。當磁體旋轉時，生成的輸出會產生匹配的正弦和余弦波形，并具有與物理位置相關的 90o 偏移。我們可以觀察到，當磁體的磁極完全對準傳感器時，該傳感器檢測到的峰值磁通密度就會出現。

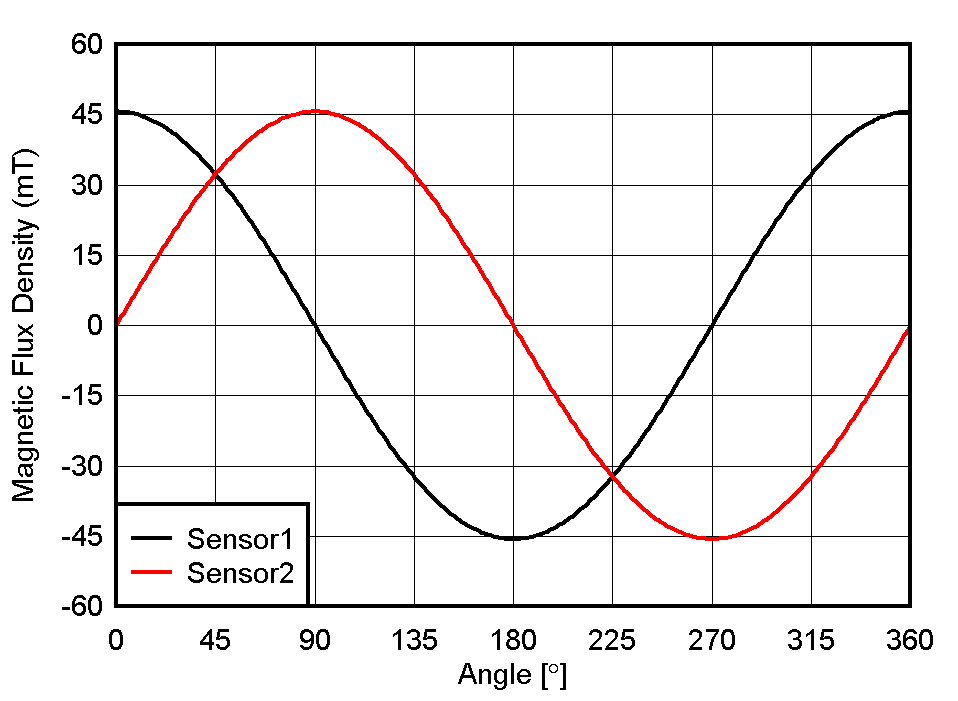

圖 1-2 雙傳感器輸入信號考慮到輸出的三角關系，可以使用反正切函數來計算角度。具體而言，許多數學庫中常見的 ATAN2 或 ARCTAN2 函數能夠接受來自全部四個象限的笛卡爾 (X,Y) 輸入，并可計算相關的角度。
該關系提供了一種可靠的方法來確定旋轉磁體的角度。線性霍爾效應傳感器角度測量理論、實現和校準應用報告 是一個更詳細討論該配置的附加資源。
