ZHCACO1 may 2023 LM53602 , LM53602-Q1 , LM53603-Q1 , LM63625-Q1 , LM63635-Q1 , LMR14020-Q1 , LMR14030-Q1

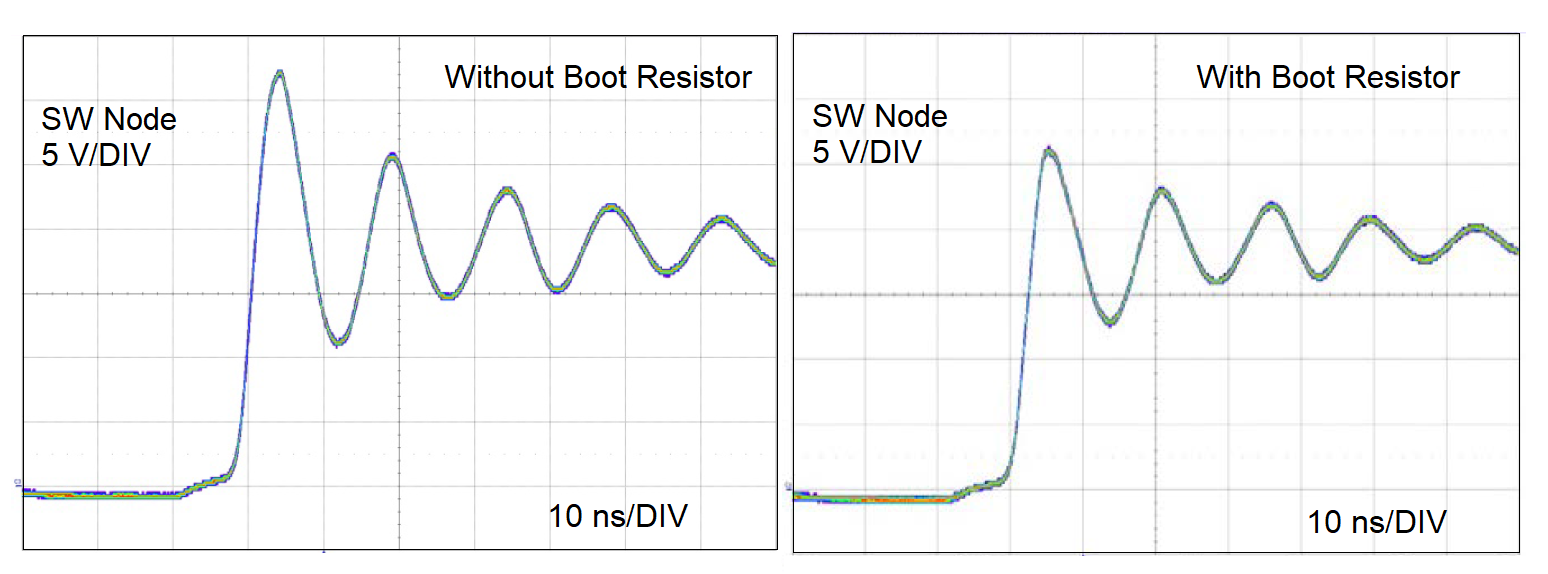

圖 1-1 中的電荷泵電路使用 CBOOT 將高邊柵極電源升壓到高于功率級的電源電壓。減少振鈴的一種方法是與自舉電容器串聯一個自舉電阻器,這會減慢高邊 NFET 的導通速度,如圖 5-2 所示。這種方法讓寄生網絡有更多的時間可以放電,從而最終限制圖 4-1 中所示的振鈴。確定自舉電阻值的方式是從 0 開始增加電阻值,直到達到所需的振鈴或 EMI 水平。
