2 瞬時開關引起的 EMI 噪聲

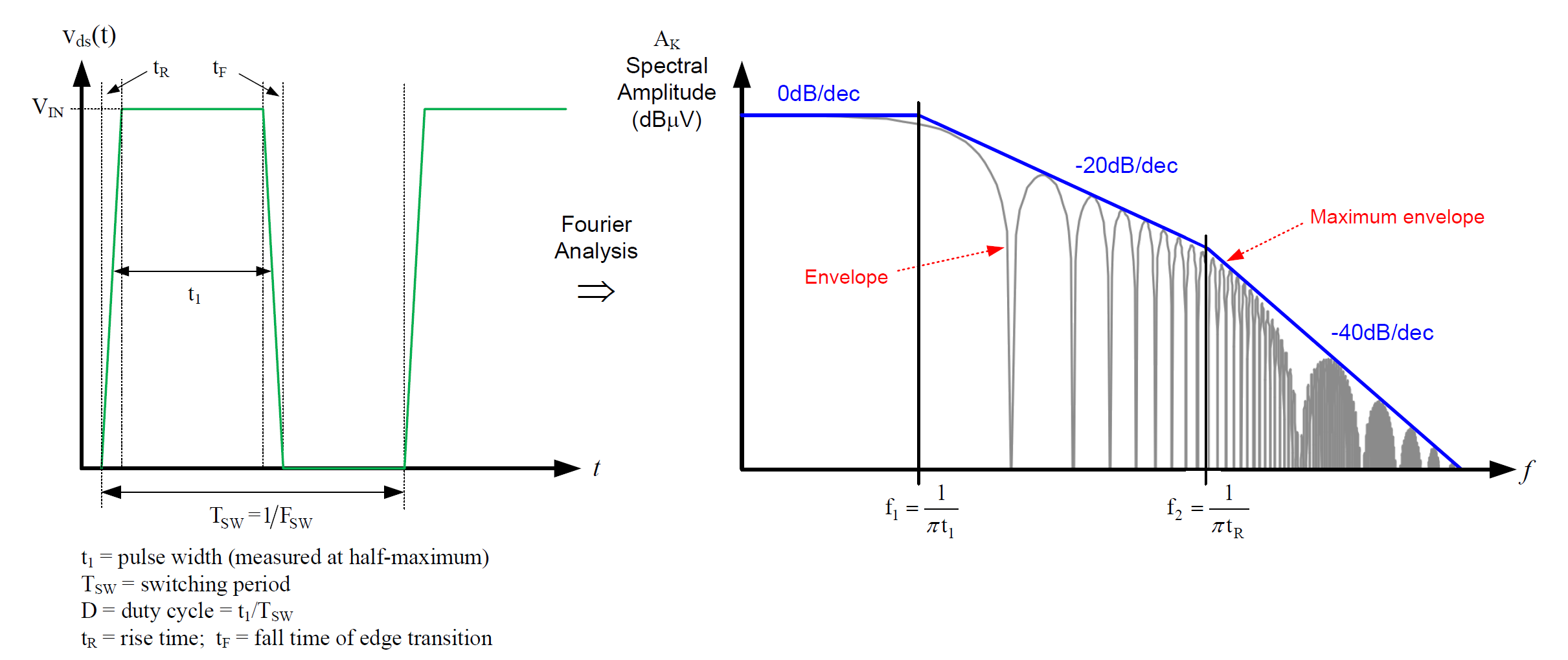

圖 2-1 的左側顯示了簡化的梯形波，其中包括周期 Tsw、脈沖寬度 t₁、上升時間 t_R 和下降時間 t_F。通過傅里葉分析可以發現，頻域由基頻和多個高次諧波組成。諧波振幅包絡是一種雙正弦函數，轉角頻率為 f₁ 和 f₂，具體取決于時域波形的脈沖持續時間以及上升和下降時間。輻射 EMI 問題通常發生在 50MHz 至 300MHz 范圍內，并且上升和下降時間的增加會使 f₂ 點的頻率降低，而高頻會以 40dB/DEC 的斜率更快地滾降。在較低的頻率范圍內，上升和下降時間增加的影響是有限的。

圖 2-1 SW 節點電壓的頻譜
