當 HS MOSFET 導通時，從自舉電容器流經 RBOOT 的電流會導致從 BOOT 到 SW 引腳的電壓下降。如果該壓降較大，則 HS MOSFET 柵源極上的電壓會降低，從而可能導致器件導通速度減慢或觸發 BOOT UVLO 電路。

LM53602 是一款 36V、2A 同步降壓轉換器。BT-SW 電壓 UVLO 閾值為 2.5V（典型值），延遲時間為 50ns（典型值）。圖 5-1 顯示了 LM53602 應用電路在 2MHz 和 FWPM 模式下進行 12V 至 3.3V 轉換時測得的 BT-SW 電壓。當 RBOOT 值為 20Ω 時，BT-SW 電壓會下降到 2.5V 以下并保持 44ns，這有可能達到 UVLO 閾值。

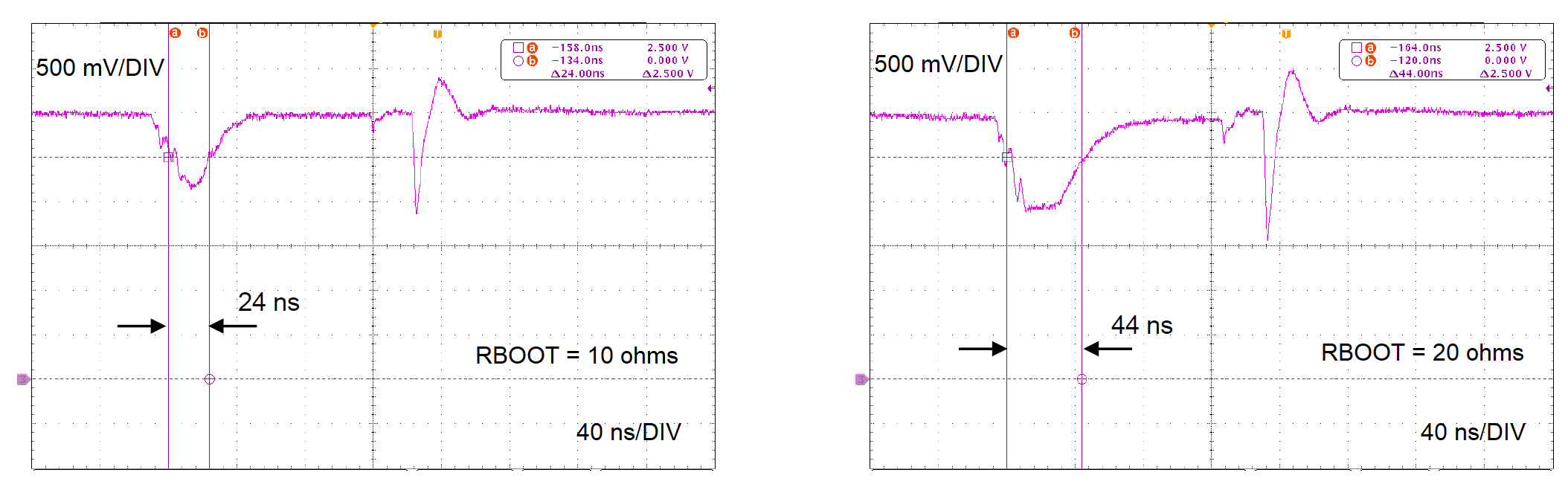

圖 5-1 BT-SW 壓降

通常情況下，當觸發 BOOT UVLO 時，HS FET 會立即關斷，直到下一個周期為止，但如果還有其他異常情況，可能會出現意外的開關行為，因此必須在各種工作條件下仔細檢查 BT-SW 電壓，避免達到 UVLO 閾值。
