1 引言

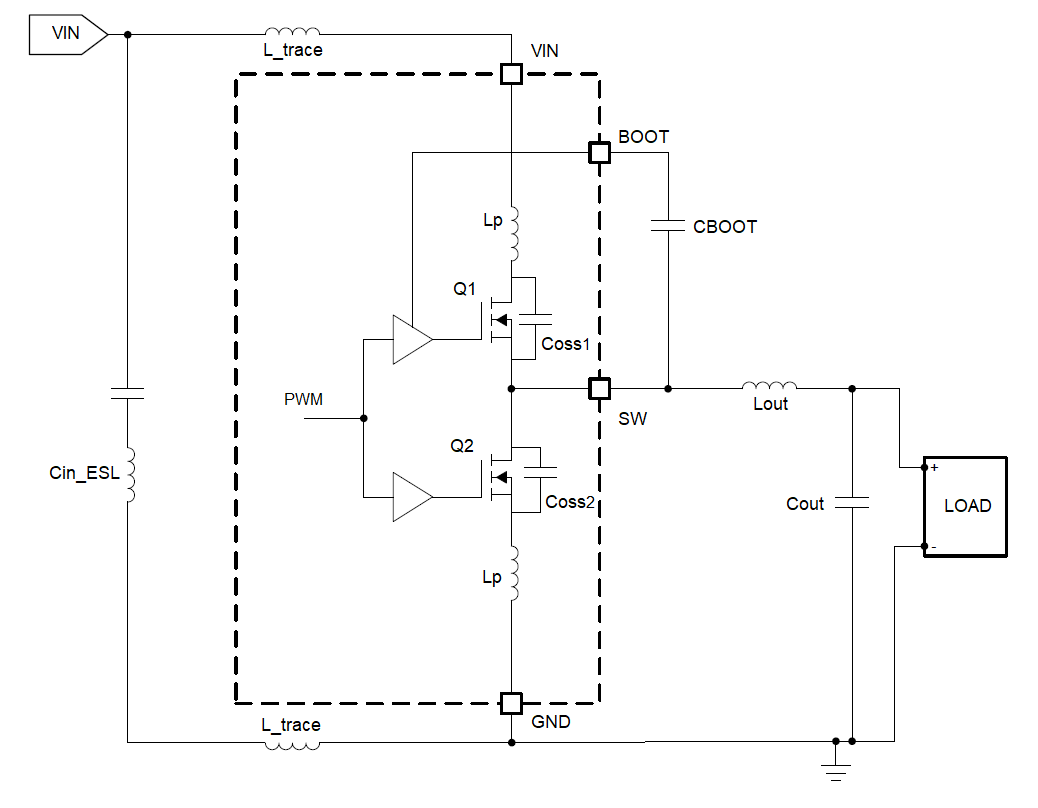

圖 1-1 中的電路顯示了同步降壓轉換器的功率級元件。此模型中包含導致開關節點振鈴的寄生電感和電容。

圖 1-1 功率級元件

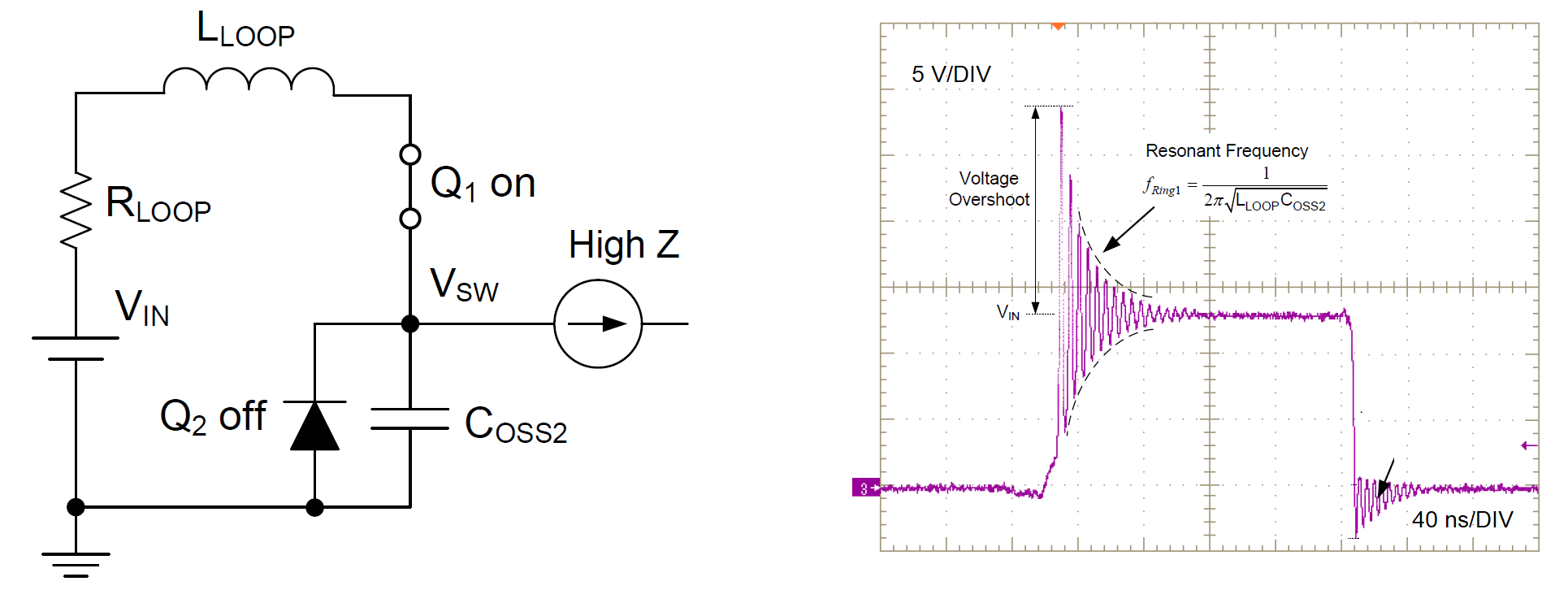

當 LS 柵極信號變?yōu)榈碗娖綍r(shí)，低邊 MOSFET 關斷，電感器電流流經低邊 MOSFET 的體二極管。在短暫的死區時間后，高邊 MOSFET 導通，電流將強制低邊 MOSFET 的體二極管關斷。當體二極管反向恢復時，SW 上的電壓開始上升，振鈴波形由寄生電感和開關節點電容的相互作用而產生。這種相互作用主要由低邊 MOSFET 的 Coss_² 組成，如圖 1-2 所示。

圖 1-2 開關節點振鈴

這種振鈴不僅會增加 MOSFET 開關損耗和峰值漏源電壓尖峰，而且還會影響 50MHz 至 300MHz 范圍內的寬帶 EMI。必須在數據表中的器件額定電壓限制范圍內監控振鈴，以保持可靠運行。
