ZHCACV1 july 2023 LMK6C , LMK6D , LMK6H , LMK6P
3.3.2 機械沖擊測試結果
圖 3-20 至圖 3-23 顯示了機械沖擊測試的結果。

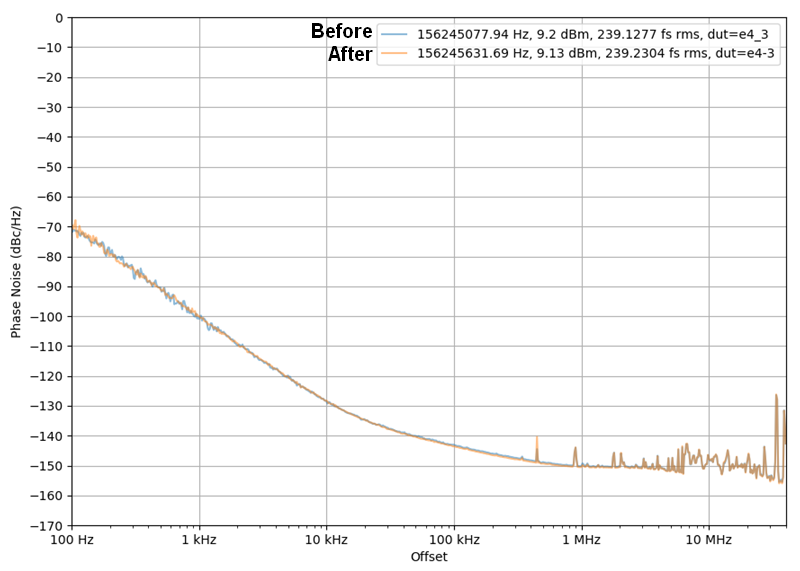

圖 3-20 4 引腳 DLE 在機械沖擊測試前后的對比圖，Z 軸

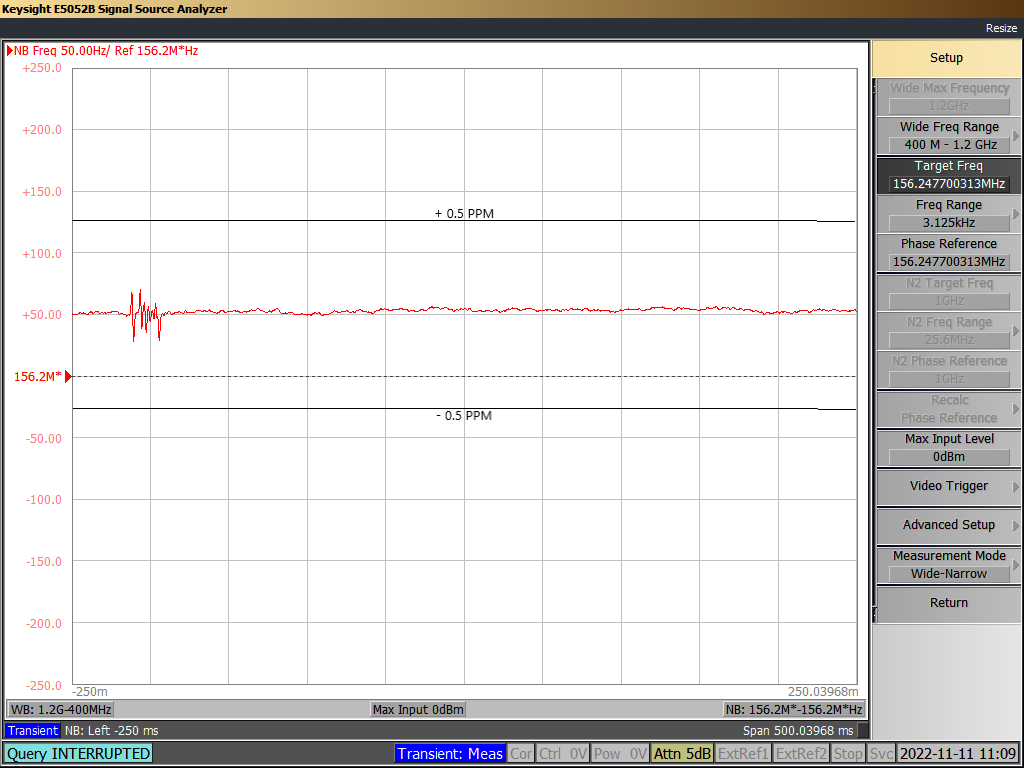

圖 3-21 4 引腳 DLE 在機械沖擊測試期間的捕獲數據，Z 軸y 軸的標度以 Hz（赫茲）為單位，圖中任一側都為 0.5PPM 的變化提供了標記，以方便參考幫助了解 PPM 變化。

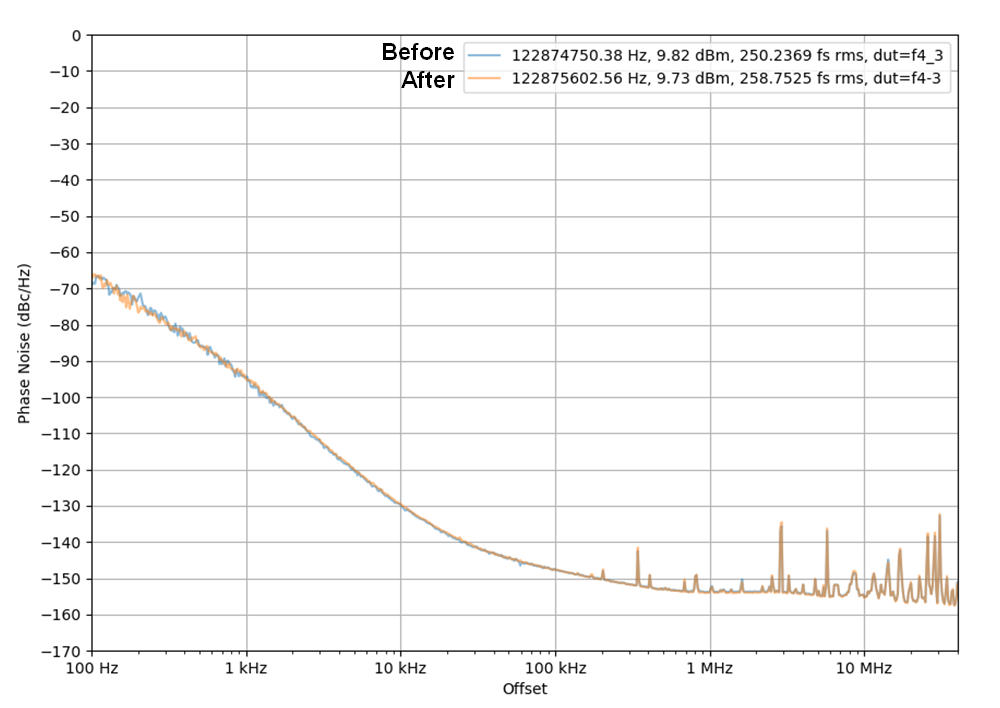

圖 3-22 4 引腳 DLF 在機械沖擊測試前后的對比圖，X 軸

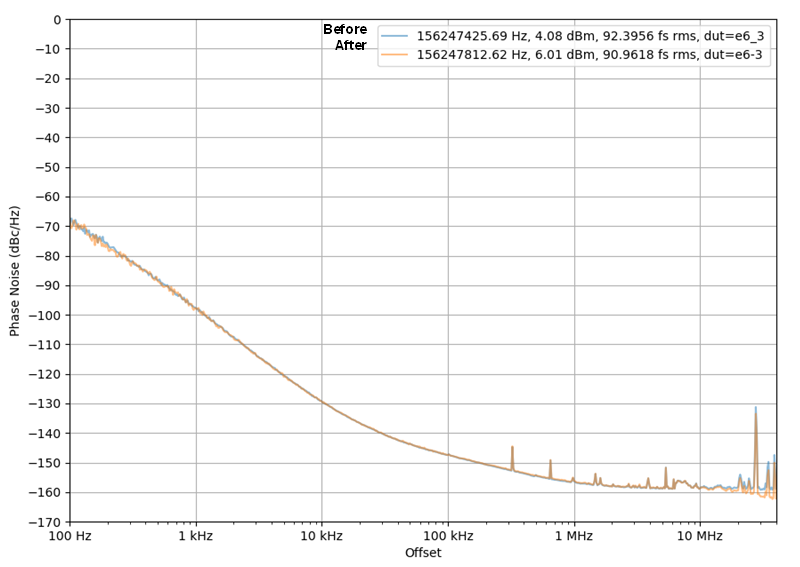

圖 3-24 6 引腳 DLE 在機械沖擊測試前后的對比圖，Y 軸

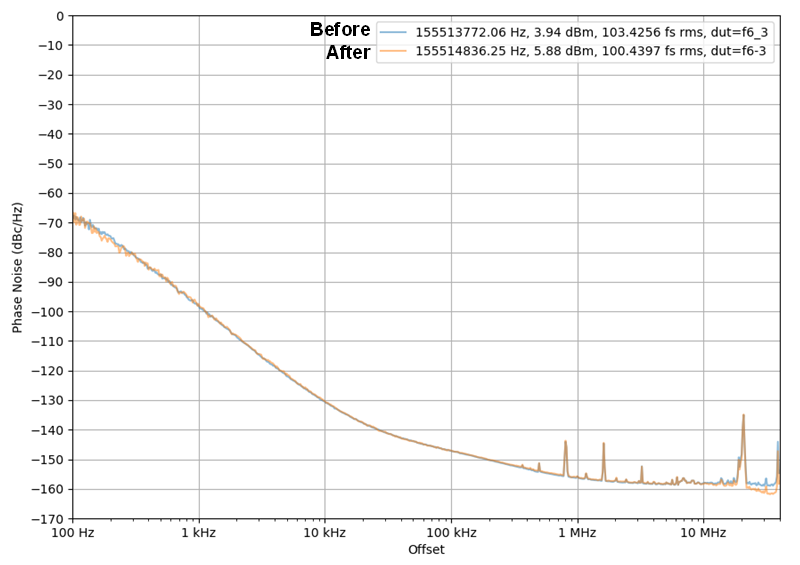

圖 3-26 6 引腳 DLF 在機械沖擊測試前后的對比圖，Y 軸

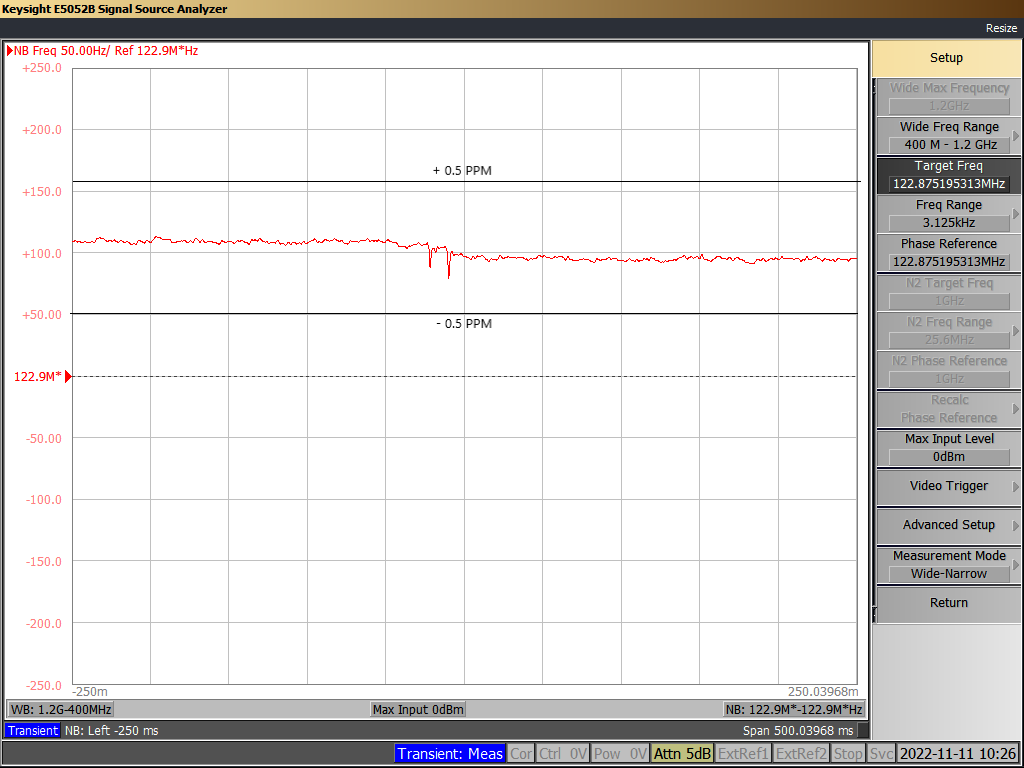

圖 3-23 4 引腳 DLF 在機械沖擊測試期間的捕獲數據，X 軸

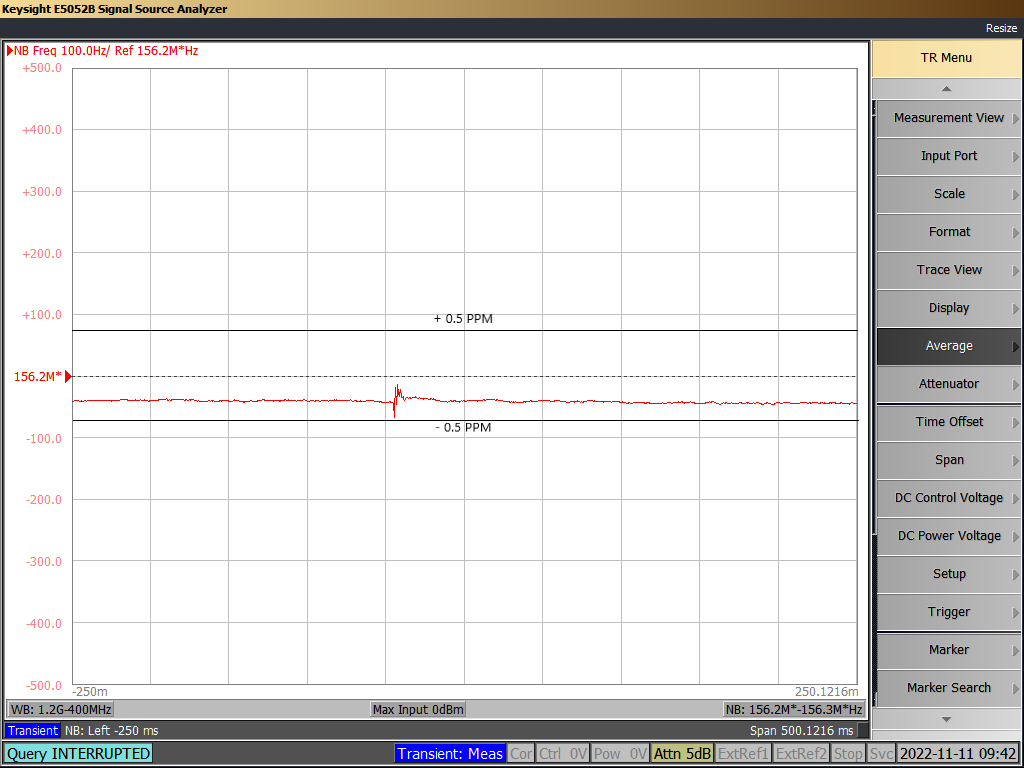

圖 3-25 6 引腳 DLE 在機械沖擊測試期間的捕獲數據，Y 軸

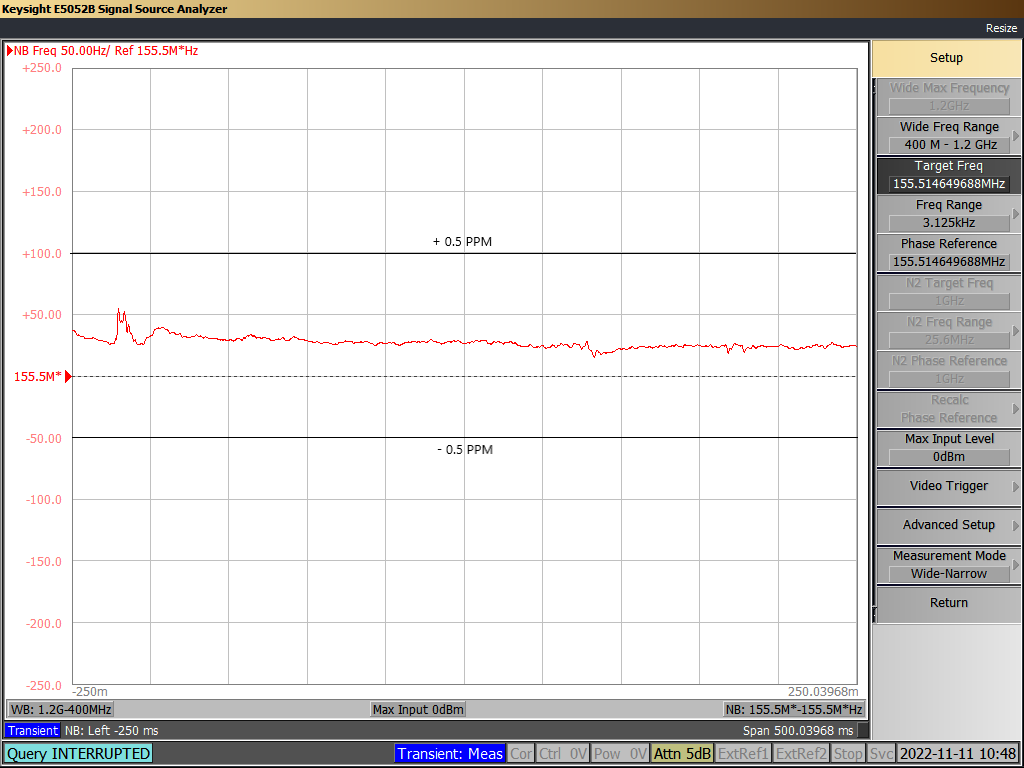

圖 3-27 6 引腳 DLF 在機械沖擊測試期間的捕獲數據，Y 軸在機械沖擊測試期間觀察到的 ppm 變化可以忽略不計，變化小于 0.5ppm，測試完成后器件正常運行。
