ZHCAED7B August 2024 – May 2025 LMK6C
2 仿真設置
IBIS SI 仿真在 MentorGraphics 的 Hyperlynx 工具中運行。Altium 板級配置文件被導出為自由形式的 SI 原理圖，從而據此對傳輸線路和存根對實際 PCB 布線和層堆疊的影響進行建模。圖 2-1 顯示了具有 LVCMOS 時鐘驅動器、傳輸線路模型和負載電容的簡版仿真示例。將 PCB 布局提取到 SI 模型后，電路中會添加一系列傳輸線路模型，用于表示布線互連、無源器件焊盤、存根和其他影響布線阻抗的因素。Hyperlynx 波形查看器允許用戶更改時鐘振蕩頻率以及時間和垂直縮放，這與傳統示波器類似。探頭需放置在負載電容器而非驅動器處，以模擬接收器在實際系統中可以檢測的內容。

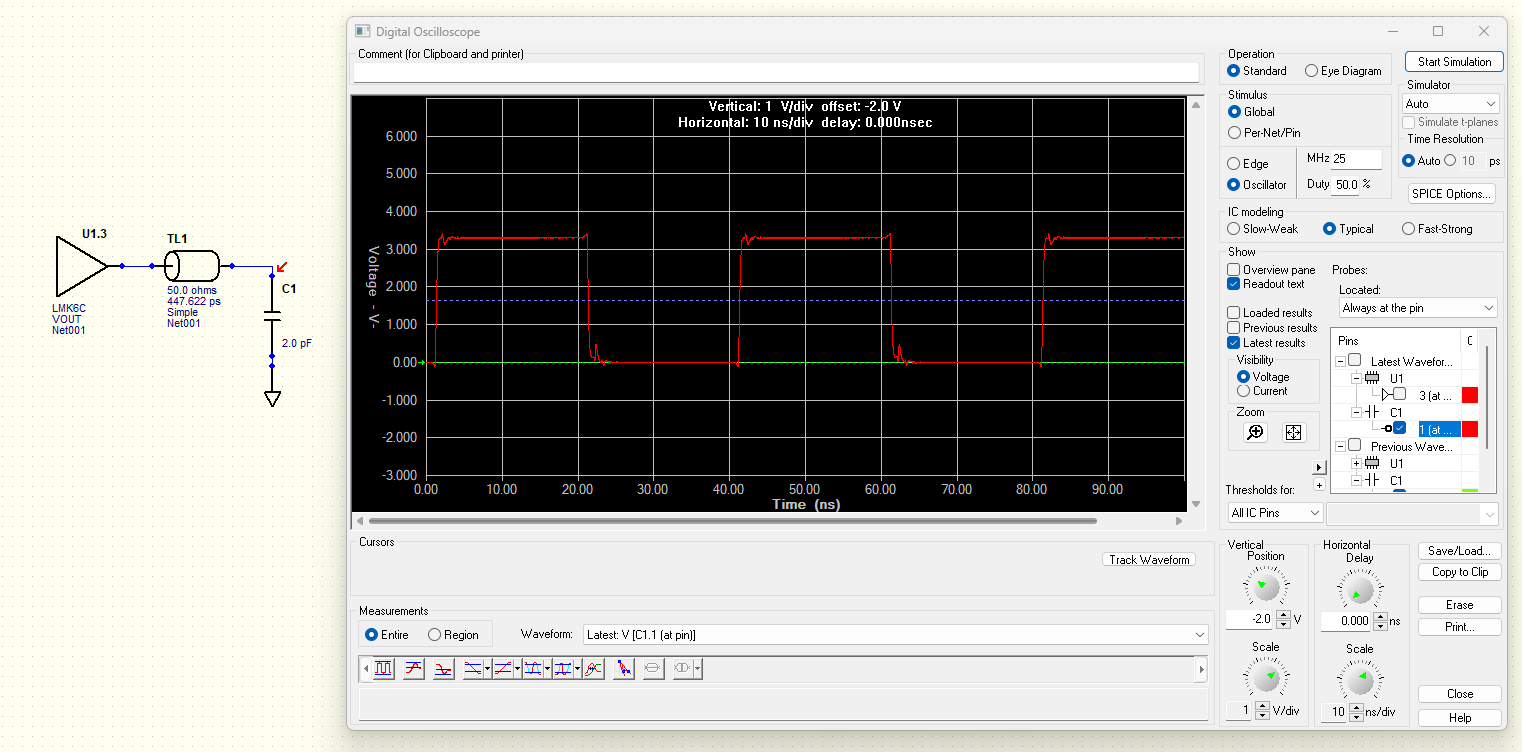

圖 2-1 Hyperlynx SI 仿真設置
