3.2 星型線路
星型線路配置是一種未在電路板上并置多個負載時的備選設計。這種配置從驅動器的單條輸出線路開始，然后在更靠近接收器一側的位置進行分支。星型線路布線類似于單線路方法，但接收器之間的間隔超過 1 英寸。
這種配置添加了線路電阻器 (Rt) 以幫助進行阻抗匹配，因此驅動器會看到 連續的 50Ω 阻抗。Rt 根據方程式 1 進行計算得出。
方程式 1.
其中 N 等于要驅動的負載數量，Z0 等于布線的特性阻抗。
圖 3-4 星型線路拓撲

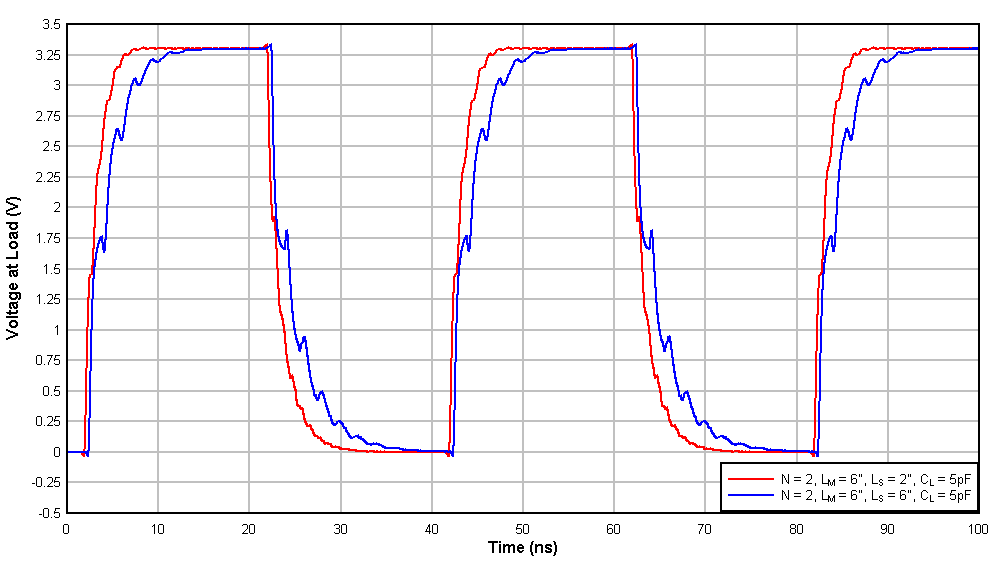

圖 3-5 星型線路仿真結果表 3-2 星型線路上升/下降時間
| 負載數量 | 布線長度 - LS | 上升時間 (ns) | 下降時間 (ns) |
|---|---|---|---|
| 2 | 2" | 1.858 | 2.206 |
| 2 | 6" | 2.839 | 3.980 |
星型線路配置與單線路配置類似，僅使用 2 英寸的拆分布線長度時，我們可以看到上升和下降時間增加，并會出現非常輕微的紋波。隨著布線長度增加到 6 英寸，紋波會加劇，上升/下降時間會進一步增加。雖然該信號可以滿足某些接收器的要求，但進一步增加分離線路長度可能會導致信號完整性不可接受。
