ZHCAED7B August 2024 – May 2025 LMK6C
3.3 分離線路
當多個負載未在電路板上并置時，可以使用分離線路配置。在這種拓?fù)渲校季€分支到驅動器附近，在大部分布線距離內充當獨立的傳輸線路。
再次根據 方程式 1 添加用于阻抗匹配的線路電阻器 (Rt)。
圖 3-6 分離線路拓?fù)?/span>

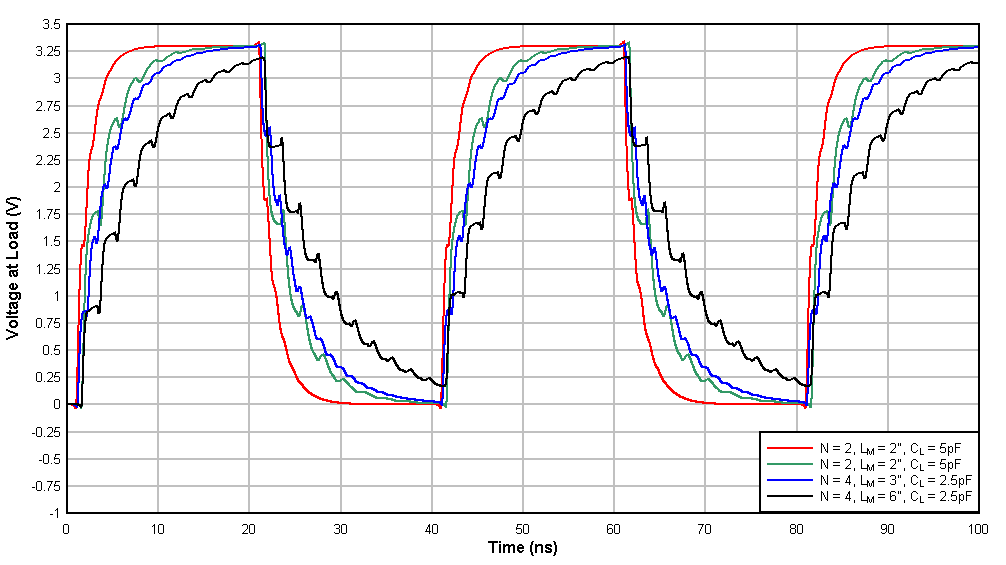

圖 3-7 分離線路仿真結果表 3-3 分離線路上升或下降時間
| 負載數量 | 布線長度 - LM | 上升時間 (ns) | 下降時間 (ns) |
|---|---|---|---|
| 2 | 2" | 1.971 | 2.228 |
| 2 | 6" | 3.762 | 4.556 |
| 4 | 3" | 4.781 | 5.630 |
| 4 | 6" | 7.998 | 10.16 |
在拆分線路配置中，負載數量和線路長度對信號完整性的影響比星型線路拓?fù)涓?。隨著負載增多以及布線長度增加，信號完整性會惡化并伴隨更嚴重的振鈴和更長的上升/下降時間。
