6 應用示例：FPD-Link

在大多數應用中，F(xiàn)PD-Link 器件需要使用外部 REFCLK，通常為 25MHz 或 27MHz LVCMOS。對于該實驗，一個 LVCMOS 振蕩器為兩個 DS90UB971 串行器和 US90UB9702 解串器對生成了 REFCLK 信號。REFCLK 通過 CDC6C BAW 振蕩器生成，并在多負載板上使用布線 3 扇出到兩個 FPD-Link 串行器/解串器對（扇出到 2 個負載，2 英寸的布線長度，在振蕩器附近拆分）。較小的測試板用于額外增加 2 英寸的布線長度，總共 4 英寸。在兩個 DS90UB9702 EVM 上，SMA 轉 2 引腳母接頭電纜將多負載板與外部 REFCLK 接頭連接了起來。

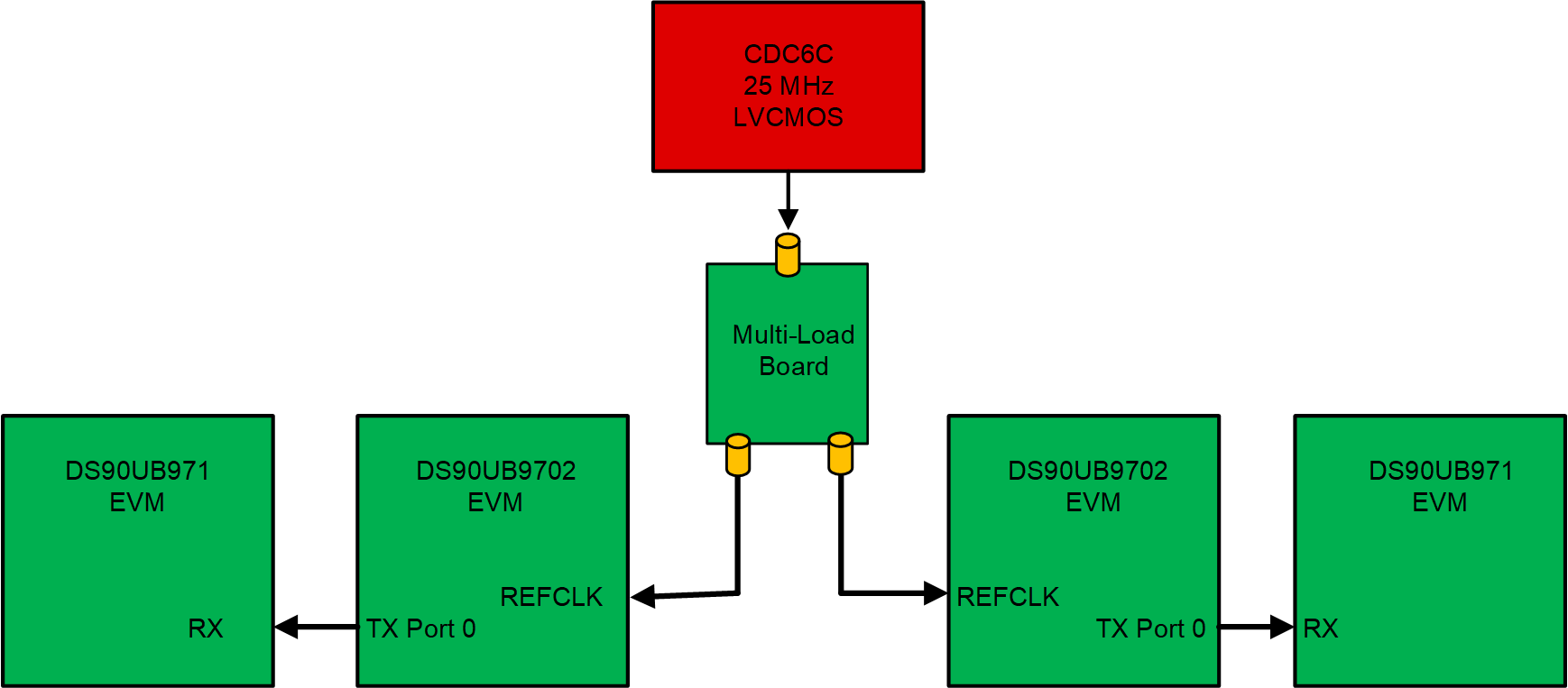

圖 6-1 為 2 個 FPD-Link 串行器/解串器對提供 REFCLK 的 CDC6C：方框圖

由于兩個 FPD-Link 串行器/解串器對共享一個 REFCLK，因此建立鏈路不會出現任何錯誤。執行眼圖張開度裕量 (EOM) 測試以確保每個對都生成穩定的鏈路。兩個 DS90UB971/9702 對能夠在一系列 EQ 設置中與共享的 REFCLK 信號同時保持鏈路。此測試可確認在某些應用中，這可以針對單個 LVCMOS 振蕩器驅動多個負載。

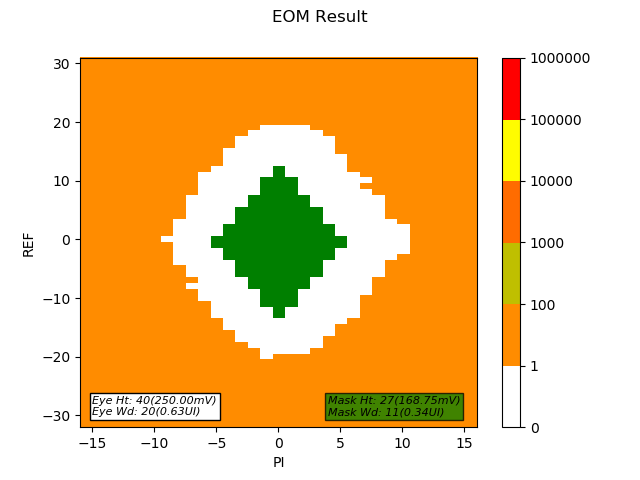

圖 6-2 FPD-Link 眼圖張開度裕量 (EOM) 結果
