TMAG5328 設置 B_OP 的一個選項是使用板載 DAC43701 DAC 在 TMAG5328 ADJ 引腳上輸出電壓。DAC43701 是 8 位電壓輸出 DAC，具有非易失性存儲器和 I²C 接口。非易失性存儲器可在斷電情況下保留設定的值。因此，如果 DAC 輸出設置存儲在 DAC 的非易失性存儲器中，微控制器就不需要在每次復位后都重新配置 DAC。如果理想的 DAC 輸出電壓之前存儲在器件的非易失性存儲器中，DAC43701 可以設置 TMAG5328 的 B_OP，無需之后使用 SCB。只在對 DAC 電壓進行初始編程并將此電壓存儲到非易失性存儲器時需要 SCB 和 GUI。

DAC43701 還具有可在 TMAG5328EVM 中使用的內部基準選項功能。使用內部基準時，DAC 的輸出電壓不會隨電源電壓顯著變化（前提條件是 DAC43701 的電源電壓在建議的 1.8V 到 5.5V 范圍內） 。

使用Equation1 將 ADJ 引腳上的電壓轉換為 B_OP 設置：

其中：

• B_OP 的單位為 mT
• ADJ _voltage 的單位為 mV

例如，如果對 ADJ 引腳施加了 680mV 電壓，B_OP 將設為 8.5mT。

TMAG5328 ADJ 引腳可接受從 0.16V 到 1.2V 的電壓。GUI 可確保 DAC 輸出電壓不會超出 0.16V 到 1.2V 的范圍，以保持在此電壓范圍內。

GUI 支持根據以下選項設置 DAC 電壓：

• TMAG5328 當前感應到的磁通密度：對于此選項，DAC 會掃描 ADJ 引腳上的電壓（從 1.2V (15mT) 到 0.16V (2mT) ），然后找到導致 TMAG5328 輸出置為低電平的第一個 DAC 代碼，以此確定感應到的磁通密度。將第一個 DAC 代碼轉換回相應的 DAC 輸出電壓，然后再使用上述公式將其轉換為相應的 B_OP。如果在 ADJ 引腳上施加 1.2V 后 TMAG5328 置為低電平，則感應到的磁通密度大于器件支持的 15mT B_OP 最大值。如果在 ADJ 引腳上施加 0.16V 后 TMAG5328 仍置為高電平，則感應到的磁通密度小于器件支持的 2mT B_OP 最小值。

• 手動輸入以下參數之一（GUI 一次僅啟用這些參數中的一個）：
  • 理想的 B_OP
  • ADJ 引腳上的理想電壓
  • ADJ 等效電阻：在此設置會施加電壓，該電壓將產生與輸入電阻相同的 B_OP，以此來模擬在 ADJ 引腳上放置電阻器。

GUI 還會根據 DAC 輸出電壓計算等效電阻值。等效電阻值是固定電阻器閾值調整選項的電阻值，將生成與當前設置的 DAC 輸出電壓相同的 B_OP。進行等效電阻計算后，GUI 可使用 DAC 精準地確定在沒有 DAC 的最終系統中所需的 ADJ 電阻值。

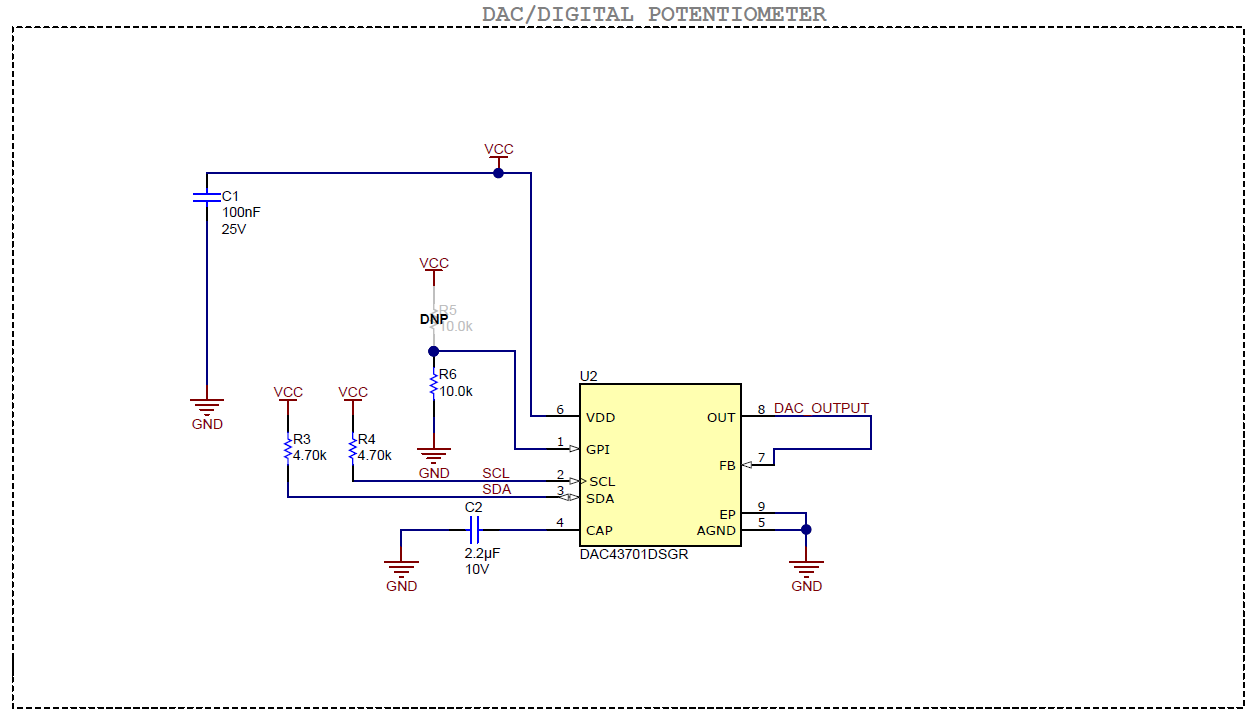

圖 4-2 展示了 TMAG5328EVM 中的 DAC43701 部分的原理圖片段。以下原理圖片段也與 DAC43701 兼容，這是 DAC43701 的 10 位版本。另外，此片段也與 TPL1401 兼容，這是 8 位數字電位器器件。

若要選擇設置 B_OP 的 DAC 選項，DAC 輸出必須連接到 ADJ 引腳，連接步驟如下：

• 不要組裝 R7 電阻器。
• 在接頭 J3 的“DAC”（引腳 1）和“ADJ”（引腳 2）之間連接一個跳線。
