ZHCU968A December 2021 – March 2022 TMAG5328
5.1.4 直接 EVM 串行通信
如有需要，SCB 可通過 USB 串行 (COM) 端口直接與 EVM 進行通信，而無需使用 GUI?？梢酝ㄟ^(guò)串行端口直接發送所需的命令字符串，并接收結果。這有助于通過自定義設置/腳本/GUI 連接 EVM。請注意，TMAG5328EVM 必須連接至 SCB，才能從 SCB 接收任何命令響應。
支持以下命令：
結果讀取命令格式：rreg 0
此命令用于讀取 TMAG5328 OUT 引腳的狀態。如果引腳置于高電平（LED 熄滅），返回的值為 1。如果引腳置于低電平（LED 亮起），返回的值為 0。
圖 5-12 是該命令的響應示例。在此響應中，TMAG5328 OUT 引腳為邏輯高電平，因?yàn)榉祷氐闹禐?1 而不是 0。
圖 5-12 結果讀取命令響應示例. DAC 掃描命令格式：dacsweep
此命令會啟動 DAC 電壓掃描。在 GUI 中，當“Modification Method”（修改方法）下拉框設為“Voltage Sweep”選項時，點擊 CHANGE VALUE（更改值）按鈕時執行的命令與此相同。
圖 5-13 是此命令的響應示例，其中前兩行會立即發送，而第三行會在接收命令后的 20 秒內發送。第三行中的數字表示新的 BOP 設置，單位為 μT。
圖 5-13 DAC 掃描命令響應示例. 設置 BOP 命令格式：wreg 2 VAL
此命令可用于輸入所需的 BOP。在 GUI 中，當“Modification Method”（修改方法）下拉框設為“Manual B”選項時，點擊 CHANGE VALUE （更改值）按鈕時執行的命令與此相同。
VAL 是所需的 BOP，單位為 μT。
VAL 為十六進制，wreg 始終小寫
VAL 可以是大寫或小寫，并且不需要以“0x”開頭。也可以選擇用 0 填補 VAL。例如，若要寫入 8000μT 的 BOP，某些有效的命令將包括：
wreg 2 1F40
wreg 2 0x1F40
- 使用“0x”時，“x”必須是小寫。
圖 5-14 是此命令的響應示例
圖 5-14 設置 BOP 命令響應示例. 設置 DAC 輸出電壓命令格式：wreg 1 VAL
此命令可用于輸入要將 DAC 設為的所需輸出電壓。在 GUI 中，當“Modification Method”（修改方法）下拉框設為“Manual V”選項時，點擊 CHANGE VALUE （更改值）按鈕時執行的命令與此相同。
VAL 是所需 DAC 輸出電壓，單位為 mV。
VAL 為十六進制，wreg 始終小寫
VAL 可以是大寫或小寫，并且不需要以“0x”開頭。也可以選擇用 0 填補 VAL。例如，若要將 DAC 輸出電壓設為 397mV，某些有效的命令將包括：
wreg 1 190
wreg 1 0x190
- 使用“0x”時，“x”必須是小寫。
圖 5-15 是此命令的響應示例
圖 5-15 設置 DAC 輸出電壓命令響應示例. 設置等效電阻命令格式：wreg 3 VAL
此命令用于配置 DAC 輸出，以生成與輸入電阻所生成 BOP 相同的 BOP。在 GUI 中，當“Modification Method”（修改方法）下拉框設為“Manual R”選項時，點擊 CHANGE VALUE（更改值）按鈕時執行的命令與此相同。
VAL 是所需等效電阻值，單位為 Ω。
VAL 為十六進制，wreg 始終小寫
VAL 可以是大寫或小寫，并且不需要以“0x”開頭。也可以選擇用 0 填補 VAL。例如，若要配置 DAC 輸出，以生成與 9000Ω 電阻器連接到 ADJ 引腳所生成的 BOP 相同的值，一些有效的命令將包括：
wreg 2 2328
wreg 1 0x2328
- 使用“0x”時，“x”必須是小寫。
圖 5-16 是此命令的響應示例
圖 5-16 設置等效電阻命令響應示例. 存儲到非易失性存儲器命令：storenvm
此命令用于將當前 DAC 輸出存儲到非易失性存儲器中。EVM 下電上電后，DAC 輸出電壓將自動初始化為非易失性存儲器中存儲的值，因此在 EVM 下電上電后要確保使用相同的 BOP 值。這與在 GUI 中點擊 STORE TO NVM （存儲到 NVM）按鈕執行的命令相同。
圖 5-17 是此命令的響應示例：
圖 5-17 存儲到非易失性存儲器命令響應示例. 從非易失性存儲器恢復命令：reloadnvm
此命令用于將當前施加的 DAC 輸出電壓設為存儲在非易失性存儲器中的電壓。這與在 GUI 中點擊 RELOAD FROM NVM 按鈕（從 NVM 重新加載）執行的命令相同。
圖 5-18 是此命令的響應示例：
圖 5-18 從非易失性存儲器恢復命令響應示例.

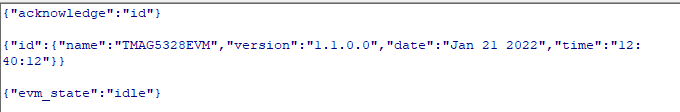

- 固件版本命令格式：id
- 此命令用于輸出配置 SCB 的 EVM（本例中為 TMAG5328EVM）以及 SCB 中所加載固件版本的相關日期。
- 圖 5-19 是此命令的響應示例：
圖 5-19 固件版本命令響應示例. - BSL 命令格式：bsl
- 此命令將器件置于 BSL 模式，再次刷寫 SCB 固件之前需要這樣做。進入 BSL 模式的另一種方式是在硬件中操作，如Topic Link Label5.1.2.1的步驟 1b 中所述。在進入 BSL 模式之前，LED D1 亮起。如果成功進入 BSL 模式，LED D1 會熄滅，這時只有電源 LED (LED D5) 亮起。進入 BSL 模式后，器件不再接受上述任何命令。
- 圖 5-20 展示了此命令的響應示例：
圖 5-20 BSL 命令響應.
