ZHCU968A December 2021 – March 2022 TMAG5328
1 概述
TMAG5328 是一款電阻器可調節的器件，當連接到器件“ADJ”引腳的外部電阻器的阻值改變時，該器件的內部磁性閾值靈敏度 (BOP) 也發生變化。當施加的磁通密度超過 BOP 閾值時，器件會輸出低電壓。輸出會保持低電平，直到磁通密度降至低于釋放點 (BRP)，隨后輸出驅動至高電壓。BOP 可在 2mT 至 15mT 范圍內任意選擇。此器件支持設計一種僅通過一個霍爾傳感器實現多種靈敏度的系統平臺，從而減少了器件庫存管理，同時可在組裝后進行 BOP 調節，利于進行原型設計。除了使用電阻器直接設置 BOP，還可以直接在 ADJ 引腳上施加電壓來設置 BOP，假設電壓源可以正確地灌入 ADJ 引腳上生成的內部電流。
TMAG5328EVM 是一個易于使用的平臺，用于評估 TMAG5328 的性能。此 EVM 支持使用四種選項來調節 BOP：使用固定電阻器，用電位器生成可調節電阻，用 DAC43701 DAC 生成可調節電壓或使用外部電壓源。圖 1-1 展示了此 EVM。傳感器控制器板 (SCB) 將 EVM 連接到 PC GUI。請注意，SCB 與 TMAG5328EVM 分別銷售。

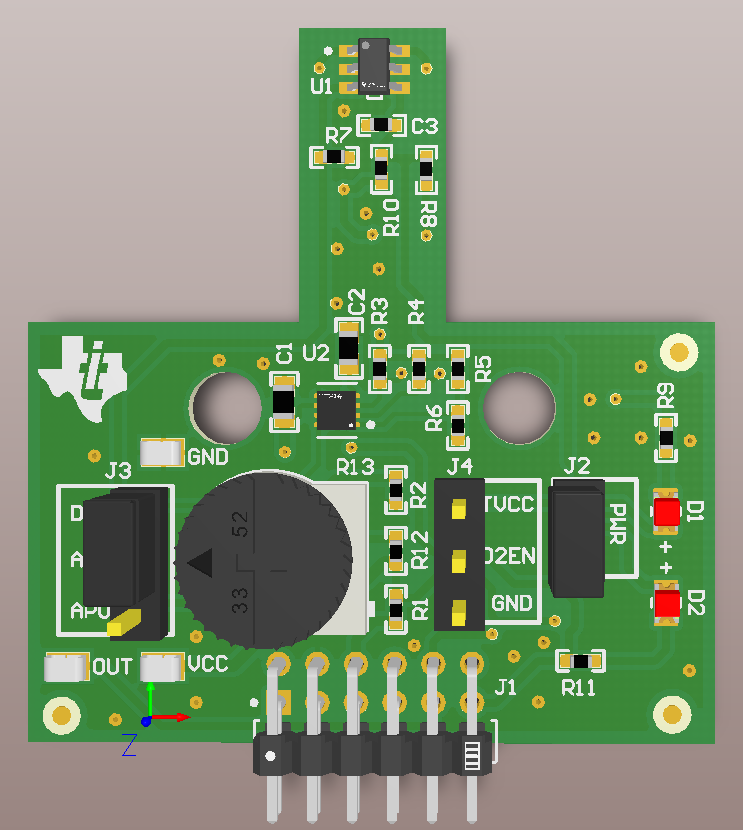

圖 1-1 TMAG5328 評估模塊此 EVM 旨在提供這些器件的基本功能評估。此布局并非作為目標電路的模型使用，也不針對電磁兼容性 (EMC) 測試進行布局。
