ZHCU968A December 2021 – March 2022 TMAG5328
5.1.3.2.1 GUI 結果頁面
點擊結果數據圖標
，查看結果頁面。此屏幕顯示 TMAG5328 OUT 引腳的狀態。請記住在 Registers（寄存器）頁面上將“Auto Read”（自動讀取）選項設為“As fast as possible”（盡可能快），以查看此引腳上的結果（請參見Topic Link Label5.1.3.2）。

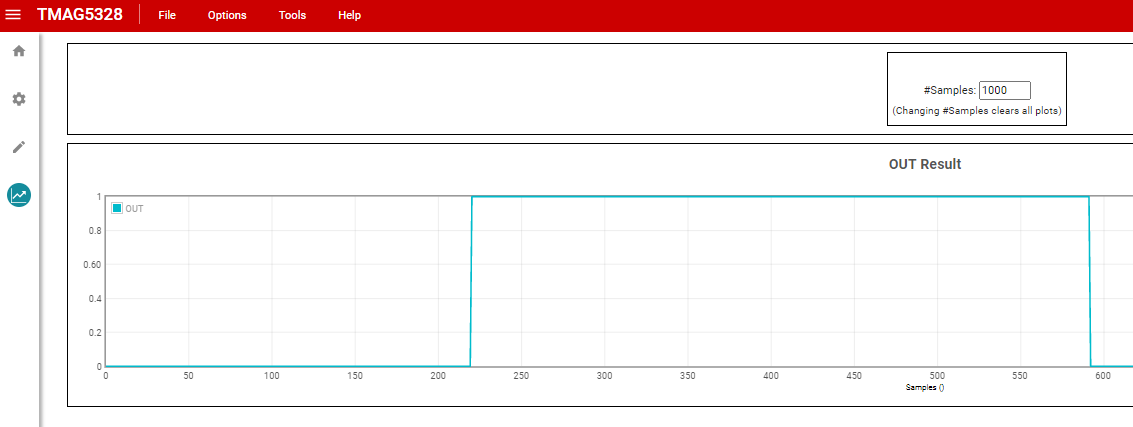

圖 5-9 展示了 OUT 波形的示例圖。如果 TMAG5328 OUT 引腳處于高電平狀態（LED 滅），圖中將顯示“1”。如果引腳處于低電平狀態（LED 亮），圖中將顯示“0”。圖中存儲的樣本數量可以修改，方法是調整屏幕頂部的“1000”，替換為所需的樣本數量，然后點擊 Enter（回車）。另外，點擊 SAVE PLOT（保存圖）按鈕可將此圖導出。
圖 5-9 TMAG5328 GUI 結果頁面.
